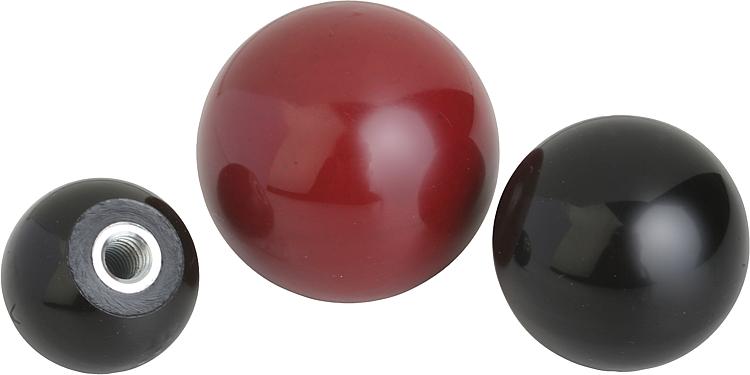

Küre tutamak başlıkları perdahlı DIN 319, geliştirilmiş

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Makina kulpları, düğmeler
    - Küre tutamak başlıkları perdahlı DIN 319, geliştirilmiş

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Duroplast PF 31, siyah.
Burç: çelik, galvaniz kaplama.Model:yüksek parlaklıkta polisajlı.Montaj:Form L montajı: Küre tutamak başlıkları, çekiç ile hafif vurularak sıkı bir şekilde takılır. Lütfen en fazla 200 g ağırlıkta kauçuk veya plastik çekiçler kullanın!
K0159.21604 modelinde burç pirinçtir.

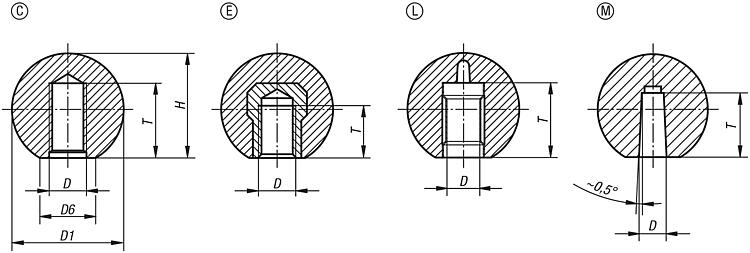

K0159.23008, K0159.23508 ve K0159.24008 modellerinde burç bakır kaplama çeliktir. Şaft toleransı:Sıkıştırma kovanlı küre tutamak başlıkları, h9 toleranslı standart şaftlara takılabilir. Birlikte teslim edilen sıkıştırma kovanı, sağlam ve sıkı oturmasını sağlar.Çizim bilgisi:

Form C: Pres dişli
Form E: Dişli burç
Form L: Sıkıştırma kovanı
Form M: Konik delik

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0159 Küre tutamak başlıkları perdahlı DIN 319, geliştirilmiş

148 kB

Çizimler (toplu genel bakış)

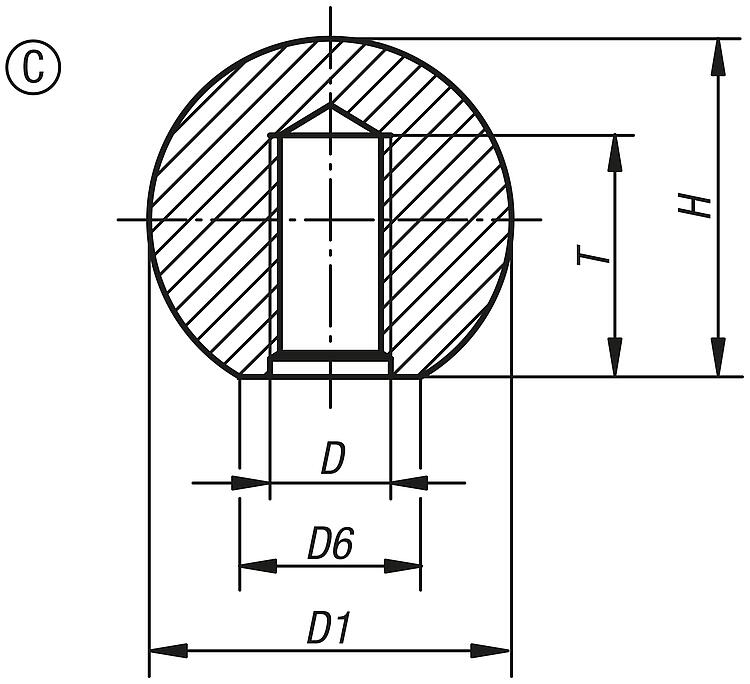

Küre tutamak başlıkları, perdahlı, DIN 319, geliştirilmiş, Form C, pres maddeli dişli

daha fazla bilgi

Çizimler

Küre tutamak başlıkları, perdahlı, DIN 319, geliştirilmiş, Form C, pres maddeli dişli

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde rengi	D	D1	D6	H	T	Fiyat
K0159.11604	C	siyah	M4	16	8	15	6	0,41 €
K0159.11605	C	siyah	M5	16	8	15	7,5	0,41 €
K0159.11606	C	siyah	M6	16	8	15	9	0,44 €
K0159.12005	C	siyah	M5	20	12	18	7,5	0,42 €
K0159.12006	C	siyah	M6	20	12	18	9	0,42 €
K0159.12506	C	siyah	M6	25	15	23	9	0,52 €
K0159.12508	C	siyah	M8	25	15	23	12	0,52 €
K0159.13008	C	siyah	M8	30	16	28	12	0,85 €
K0159.13208	C	siyah	M8	32	18	29	12	0,64 €
K0159.13210	C	siyah	M10	32	18	29	15	0,64 €
K0159.13508	C	siyah	M8	36	17	33	18	0,96 €
K0159.13510	C	siyah	M10	36	17	33	15	0,96 €
K0159.14008	C	siyah	M8	40	20	37,5	12	1,11 €
K0159.14010	C	siyah	M10	40	20	37,5	15	1,11 €
K0159.14012	C	siyah	M12	40	20	37,5	18	1,11 €
K0159.14510	C	siyah	M10	45	20	43	15	1,50 €
K0159.14512	C	siyah	M12	45	20	43	18	1,50 €
K0159.15010	C	siyah	M10	50	22	48	15	1,74 €
K0159.15012	C	siyah	M12	50	28	48	18	1,74 €
K0159.116041	C	kırmızı	M4	16	8	15	6	0,54 €
K0159.116051	C	kırmızı	M5	16	8	15	7,5	0,54 €
K0159.120051	C	kırmızı	M5	20	12	18	7,5	0,59 €
K0159.120061	C	kırmızı	M6	20	12	18	9	0,59 €
K0159.125061	C	kırmızı	M6	25	15	23	9	0,66 €
K0159.125081	C	kırmızı	M8	25	15	23	12	0,66 €
K0159.130081	C	kırmızı	M8	30	16	28	12	1,09 €
K0159.132081	C	kırmızı	M8	32	18	29	12	0,96 €
K0159.140081	C	kırmızı	M8	40	20	37,5	12	1,57 €
K0159.135101	C	kırmızı	M10	36	17	33	15	1,34 €
K0159.140101	C	kırmızı	M10	40	20	37,5	15	1,57 €
K0159.150101	C	kırmızı	M10	50	22	48	15	2,44 €
K0159.150121	C	kırmızı	M12	50	28	48	18	2,44 €

Küre tutamak başlıkları, düz DIN 319, geliştirilmiş, Form E, dişli burçlu

daha fazla bilgi

Çizimler

Küre tutamak başlıkları, düz DIN 319, geliştirilmiş, Form E, dişli burçlu

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde rengi	D	D1	D6	H	T	Fiyat
K0159.21604	E	siyah	M4	16	8	15	6	0,53 €
K0159.22005	E	siyah	M5	20	12	18	7,5	0,57 €
K0159.22006	E	siyah	M6	20	12	18	9	0,57 €
K0159.22506	E	siyah	M6	25	15	23	9	0,66 €
K0159.22508	E	siyah	M8	25	15	23	12	0,72 €
K0159.23008	E	siyah	M8	30	16	28	12	1,11 €
K0159.23208	E	siyah	M8	32	18	29	12	1,27 €
K0159.23210	E	siyah	M10	32	18	29	15	1,28 €
K0159.23508	E	siyah	M8	36	17	33	14	1,25 €
K0159.23510	E	siyah	M10	36	17	33	14	1,30 €
K0159.24008	E	siyah	M8	40	20	37,5	14	1,53 €
K0159.24010	E	siyah	M10	40	20	37,5	15	1,61 €
K0159.24012	E	siyah	M12	40	20	37,5	18	1,82 €
K0159.24510	E	siyah	M10	45	20	43	22	2,05 €
K0159.24512	E	siyah	M12	45	20	43	21	2,10 €
K0159.25010	E	siyah	M10	50	22	48	15	2,50 €
K0159.25012	E	siyah	M12	50	28	48	18	2,56 €
K0159.220051	E	kırmızı	M5	20	12	18	7,5	0,73 €
K0159.225061	E	kırmızı	M6	25	15	23	9	0,88 €
K0159.230081	E	kırmızı	M8	30	16	28	12	1,57 €
K0159.235101	E	kırmızı	M10	36	17	33	14	1,95 €
K0159.240101	E	kırmızı	M10	40	20	37,5	15	2,24 €
K0159.240121	E	kırmızı	M12	40	20	37,5	18	2,55 €
K0159.250121	E	kırmızı	M12	50	28	48	18	3,59 €

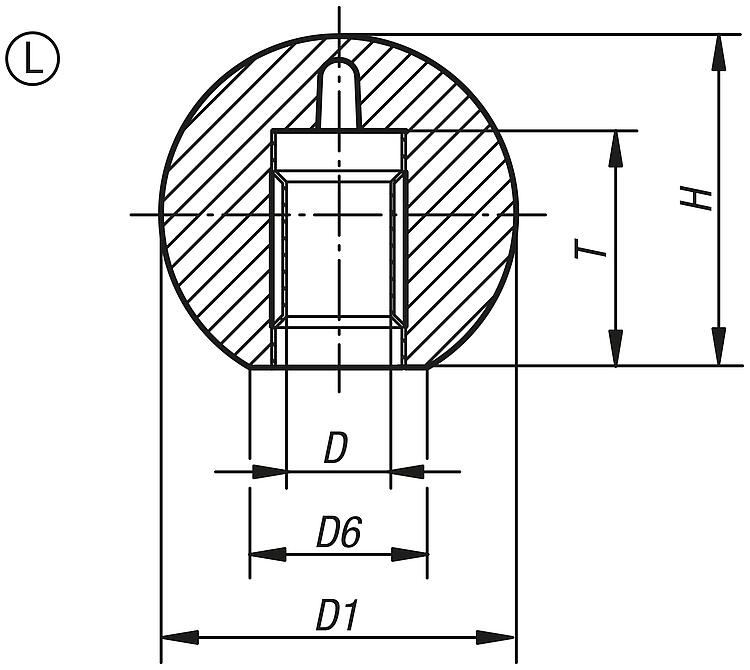

Küre tutamak başlıkları, perdahlı, DIN 319, geliştirilmiş, Form L, sıkıştırma kovanlı

daha fazla bilgi

Çizimler

Küre tutamak başlıkları, perdahlı, DIN 319, geliştirilmiş, Form L, sıkıştırma kovanlı

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde rengi	D	D1	D6	H	T	Fiyat
K0159.42005	L	siyah	5	20	12	18	13	1,53 €
K0159.42506	L	siyah	6	25	15	23	16	1,43 €
K0159.42508	L	siyah	8	25	15	23	15	1,43 €
K0159.43208	L	siyah	8	32	18	29	15	1,75 €
K0159.43210	L	siyah	10	32	18	29	20	1,75 €
K0159.44010	L	siyah	10	40	20	37,5	20	2,39 €
K0159.44012	L	siyah	12	40	20	37,5	23	2,39 €
K0159.45012	L	siyah	12	50	28	48	20	3,73 €

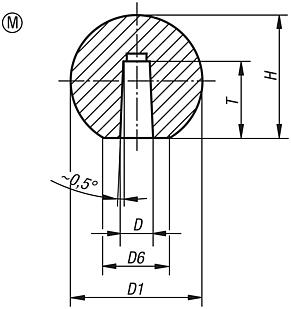

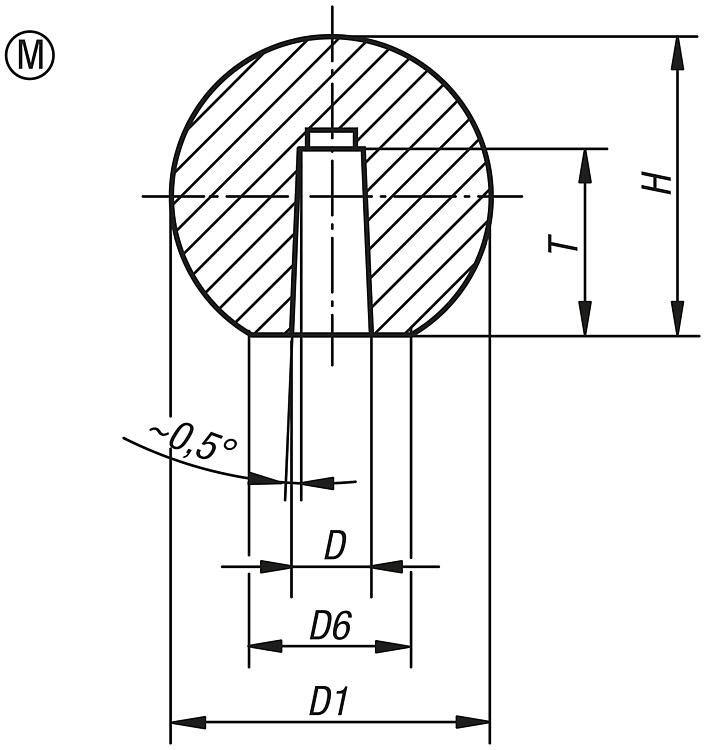

Küre tutamak başlıkları, perdahlı, DIN 319, geliştirilmiş, Form M, konik delikli

daha fazla bilgi

Çizimler

Küre tutamak başlıkları, perdahlı, DIN 319, geliştirilmiş, Form M, konik delikli

Ürün seçimi/filtresi

Sipariş numarası	Form	Ana gövde rengi	D	D1	D6	H	T	Fiyat
K0159.31604	M	siyah	4	16	8	15	9	0,42 €
K0159.32005	M	siyah	5	20	12	18	12	0,44 €
K0159.32506	M	siyah	6	25	15	23	15	0,57 €
K0159.32508	M	siyah	8	25	15	23	15	0,57 €
K0159.33208	M	siyah	8	32	18	29	15	0,78 €
K0159.33210	M	siyah	10	32	18	29	15	0,78 €
K0159.34010	M	siyah	10	40	20	37,5	20	1,24 €
K0159.34012	M	siyah	12	40	20	37,5	20	1,24 €
K0159.35012	M	siyah	12	50	28	48	22	2,06 €
