Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Tutamak kolu: Çinko basınçlı döküm, DIN EN 12844.
Çelik parçalar: Mukavemet sınıfı 5.8.Model:Tutamak kolu: plastik kaplama.
Çelik parçalar: perdahlı.Bilgi:Standart renkler:

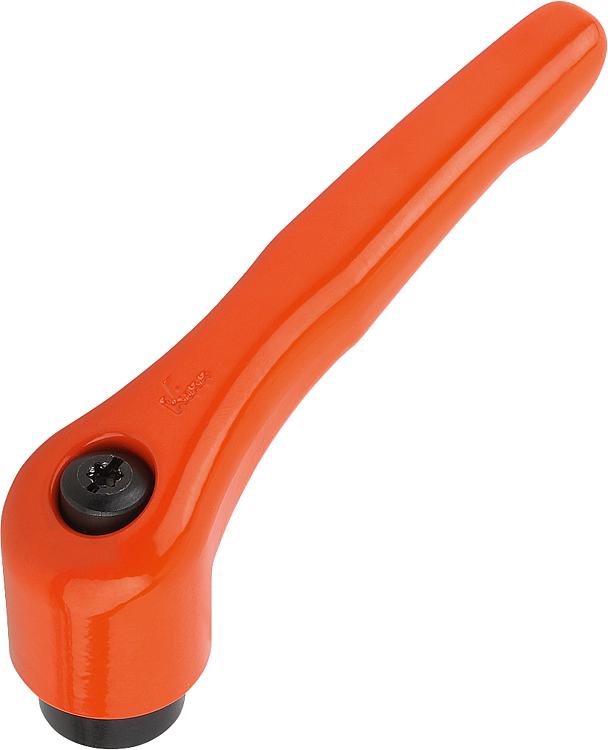

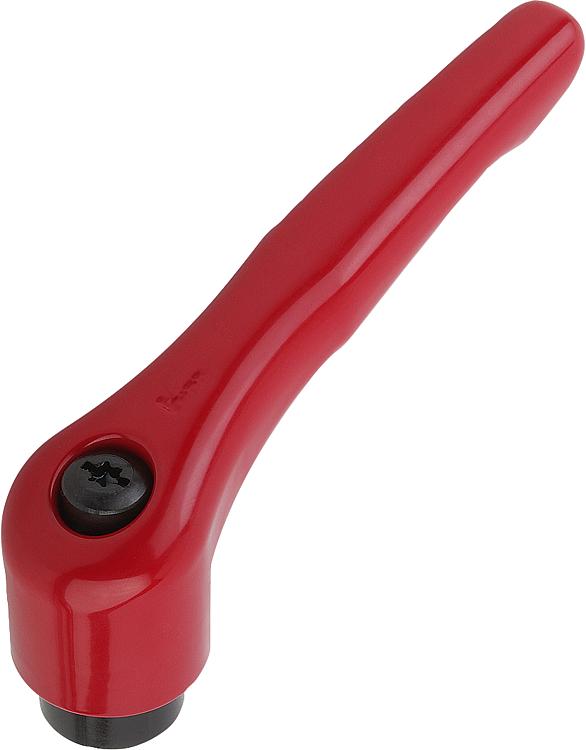

turuncu RAL 2004, rubin kırmızısı RAL 3003, metalik gümüş.Talep üzerine:Başka içten dişliler, renkler ve de özel modeller.
"H1" ölçüsü, ek ücret karşılığında farklı uzunluklarda teslim edilebilir.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0122 İçten dişli çinko basınçlı döküm sustalı kollar, karartılmış çelik dişli eleman

323 kB

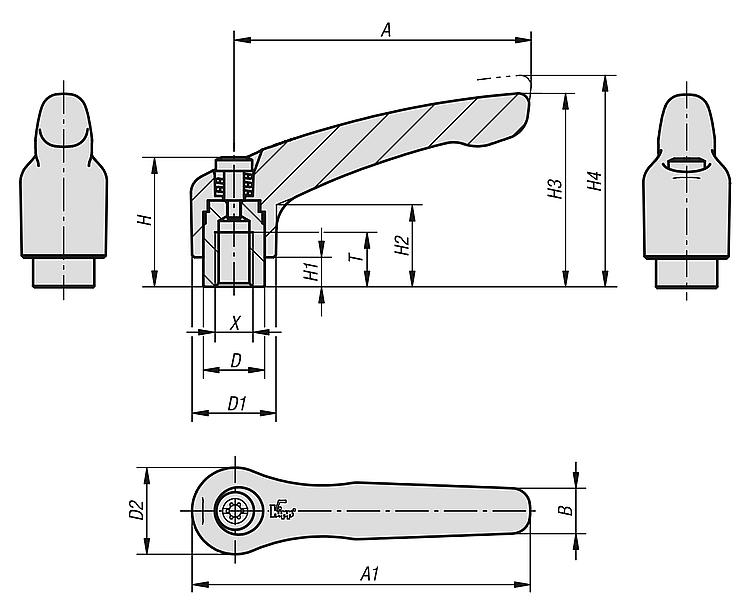

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde rengi	Ana gövde malzemesi	Boyut	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	Diş sayısı	Fiyat
K0122.0032	sade turunç RAL 2004	çinko	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	3,91 €
K0122.00327	rubin kırmızı RAL 3003	çinko	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	3,91 €
K0122.0033	gümüş-metalik	çinko	0	M3	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	3,91 €
K0122.0042	sade turunç RAL 2004	çinko	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	3,91 €
K0122.00427	rubin kırmızı RAL 3003	çinko	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	3,91 €
K0122.0043	gümüş-metalik	çinko	0	M4	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	3,91 €
K0122.0052	sade turunç RAL 2004	çinko	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	3,91 €
K0122.00527	rubin kırmızı RAL 3003	çinko	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	3,91 €
K0122.0053	gümüş-metalik	çinko	0	M5	9	10	13	14	24,5	4	14,5	30	33	30	37	7	16	3,91 €
K0122.1042	sade turunç RAL 2004	çinko	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	3,91 €
K0122.10427	rubin kırmızı RAL 3003	çinko	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	3,91 €
K0122.1043	gümüş-metalik	çinko	1	M4	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	3,91 €
K0122.1052	sade turunç RAL 2004	çinko	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	3,91 €
K0122.10527	rubin kırmızı RAL 3003	çinko	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	3,91 €
K0122.1053	gümüş-metalik	çinko	1	M5	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	3,91 €
K0122.1062	sade turunç RAL 2004	çinko	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	3,91 €
K0122.10627	rubin kırmızı RAL 3003	çinko	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	3,91 €
K0122.1063	gümüş-metalik	çinko	1	M6	9	10	13	14	24,5	4	14,5	31	34	40	47	7	16	3,91 €
K0122.2062	sade turunç RAL 2004	çinko	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	4,94 €
K0122.20627	rubin kırmızı RAL 3003	çinko	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	4,94 €
K0122.2063	gümüş-metalik	çinko	2	M6	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	4,94 €
K0122.2082	sade turunç RAL 2004	çinko	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	4,94 €
K0122.20827	rubin kırmızı RAL 3003	çinko	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	4,94 €
K0122.2083	gümüş-metalik	çinko	2	M8	12	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	9,5	20	4,94 €
K0122.3082	sade turunç RAL 2004	çinko	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	5,41 €
K0122.30827	rubin kırmızı RAL 3003	çinko	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	5,41 €
K0122.3083	gümüş-metalik	çinko	3	M8	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	5,41 €
K0122.3102	sade turunç RAL 2004	çinko	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	5,41 €
K0122.31027	rubin kırmızı RAL 3003	çinko	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	5,41 €
K0122.3103	gümüş-metalik	çinko	3	M10	14	16	21	22	37	10	24	54,5	58,5	80	91	11	22	5,41 €
K0122.4102	sade turunç RAL 2004	çinko	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	6,32 €
K0122.41027	rubin kırmızı RAL 3003	çinko	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	6,32 €
K0122.4103	gümüş-metalik	çinko	4	M10	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	6,32 €
K0122.4122	sade turunç RAL 2004	çinko	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	6,32 €
K0122.41227	rubin kırmızı RAL 3003	çinko	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	6,32 €
K0122.4123	gümüş-metalik	çinko	4	M12	17	19	27	27,5	43	10	27	63	67,5	95	109	13	24	6,32 €
K0122.5122	sade turunç RAL 2004	çinko	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	7,91 €
K0122.51227	rubin kırmızı RAL 3003	çinko	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	7,91 €
K0122.5123	gümüş-metalik	çinko	5	M12	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	7,91 €
K0122.5162	sade turunç RAL 2004	çinko	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	7,91 €
K0122.51627	rubin kırmızı RAL 3003	çinko	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	7,91 €
K0122.5163	gümüş-metalik	çinko	5	M16	23	23	31	32	49	12	31,5	73	77,5	110	126	15	26	7,91 €
