    - Manyetik sensörler, pasif sensörler, minyatür yapı şekli IO-Link arabirimi

Ürün açıklaması/Ürün resimleri

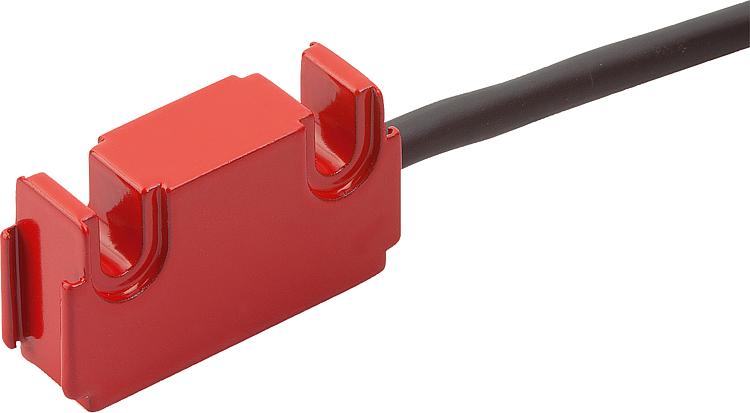

AçıklamaMalzeme:Gövde alüminyum.
Kablo mantosu PUR.Model:Sensör ve fiş için kompakt tasarım.
M8 konnektör, 6 kutuplu, 1x pim (E15).
Bağlantı kablosu 6 damarlı ø 5,2 mm.
Kablo bükme yarıçapı >= 52 mm (dinamik).Bilgi:Manyetik şeritlerle çalışır K1663.
Sensör ve şerit arasındaki okuma mesafesi 0,1 ile 2 mm arasında olmalıdır.
İşletim geriliminin beslenmesi ve sensörün elektrik tüketimi takip elektroniği üzerinden gerçekleşir.
Sistemin hassasiyeti, tekrarlama hassasiyeti ve hareket hızı, takip elektroniğine bağlıdır.

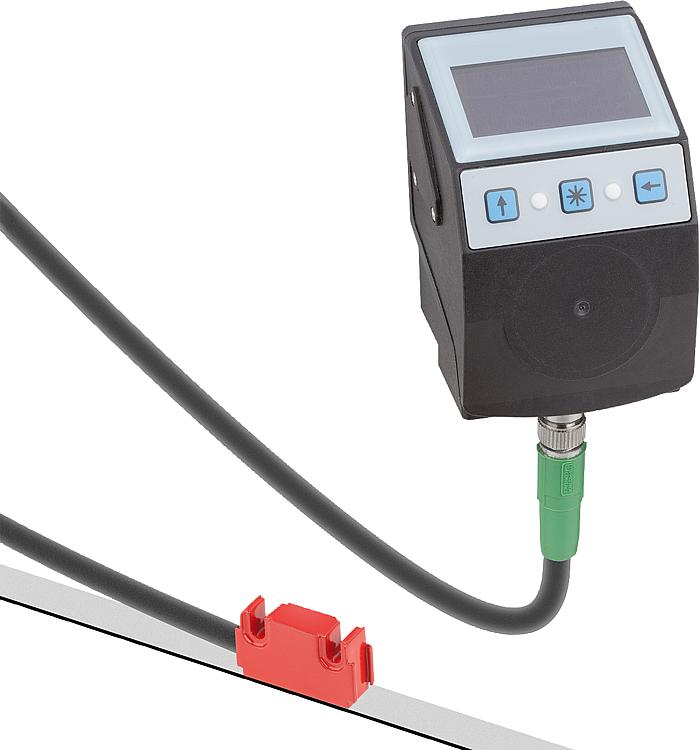

K1657 Pozisyon göstergeleri de çıkarılabilir bağlantı.Teknik veriler:- Koruma sınıfı IP 67; EN 60529 (sensör kafası)
- Darbelere karşı direnç 2000 m/s², 11 ms; EN 60068-2-27
- Titreşime karşı direnç 200 m/s², 50 Hz…2 kHz; EN 60068-2-6Sıcaklık aralığı:- Ortam sıcaklığı 0…60 °C
- Depolama sıcaklığı -10…70 °CMontaj:Montaj, ekte yer alan kullanıcı
bilgisine göre yapılmalıdır.

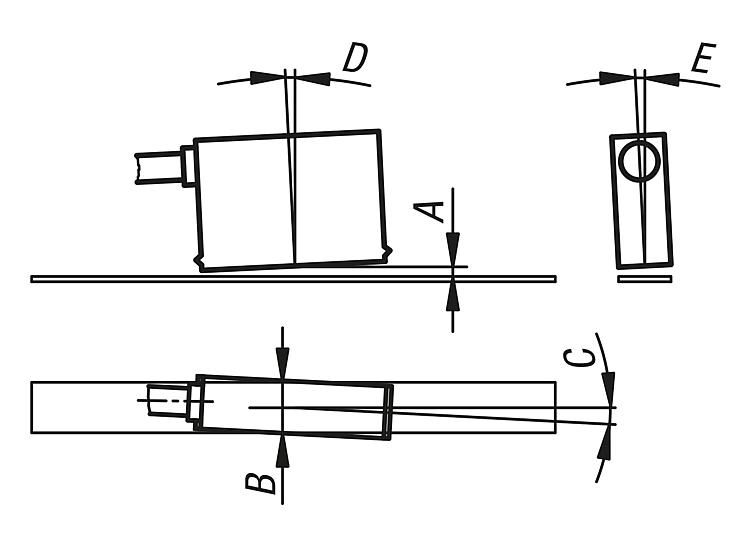

A) Sensör/şerit okuma mesafesi ≤ 2 mm
B) Yan ofset ± 2 mm
C) Hizalama hatası ± 3°
D) Uzunluk eğimi ± 1°
E) Yan eğim ± 3°Aksesuar:Pozisyon göstergeleri K1657.

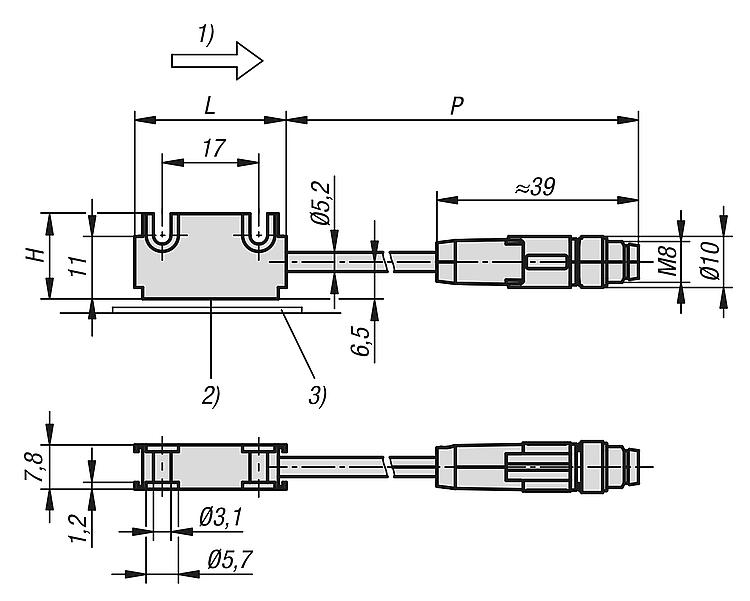

Manyetik şeritler K1663.Dikkate alın:Bağıl hava nemi %100. Yoğuşmaya izin verilmez (sensör kafası).Çizim bilgisi:

1) Kosinüs öncesi sinüs
2) Aktif ölçüm yüzeyi
3) Manyetik şerit

Özellikler:
