K0268Krank kolları emniyetli silindirik çark kollu |
geri |
|
|
AçıklamaMalzeme:Krank termoplastik.
Silindirik çark kolu termoplastik ve çelik.Model:Termoplastik siyah gri.

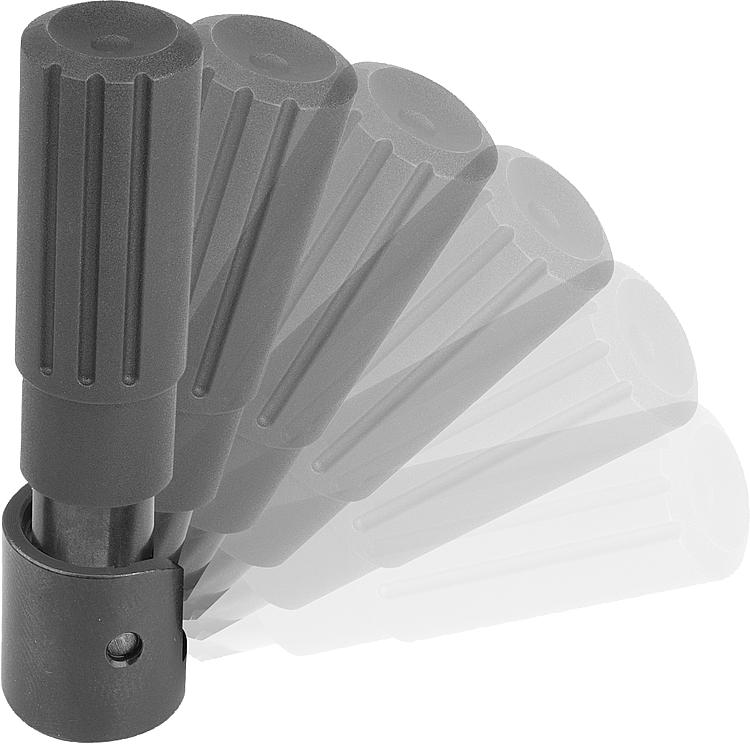

Çelik parçalar karartılmış.Bilgi:Göbeğin muhafaza kapağı monte edilmemiş olarak teslim edilir. Krank kolları, enine pimler takılarak veya silindir başlı cıvata DIN 6912 ve pul DIN 7349 ile uygu kaması bağlantısı şeklinde eksenel olarak mile tespitlenebilir. Emniyetli silindirik çark kolunu kullanım konumuna getirmek için iki ayar işlemi uygulanmalıdır:
- Kolu, döndürme ekseni etrafında son konuma kadar döndürün (90°).
- Tutamağı eksenel yönde sabitleme konumuna bastırın.
İçe bastırılmış kol, en rahat şekilde kavranarak döndürülebilir. Kol, serbest bırakıldıktan sonra kendiliğinden geri döner.

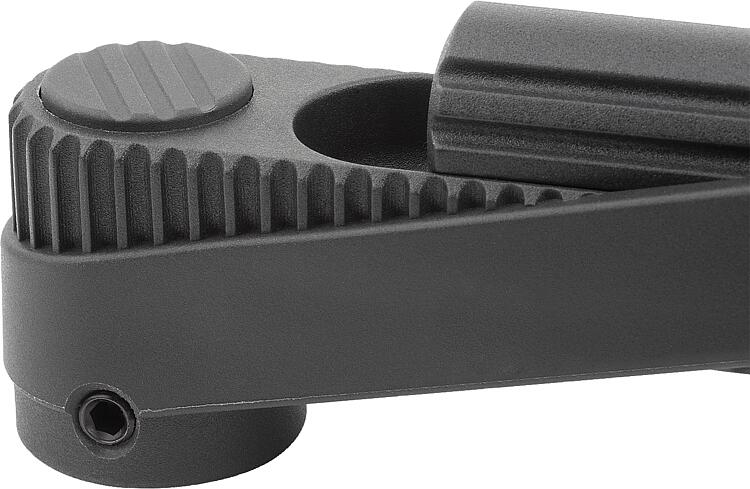

Çapraz delikli modellerde sabitleme ISO 4027 (DIN 914) vidalanmış dişli başsız vida ile yapılır.Aksesuar:K1160 içten altıgen silindir başlı cıvatalar, kısa başlı
DIN 6912.Çizim bilgisi:1) Enine deliğin uygu kamasına doğru konumu 90° kaydırmalı İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

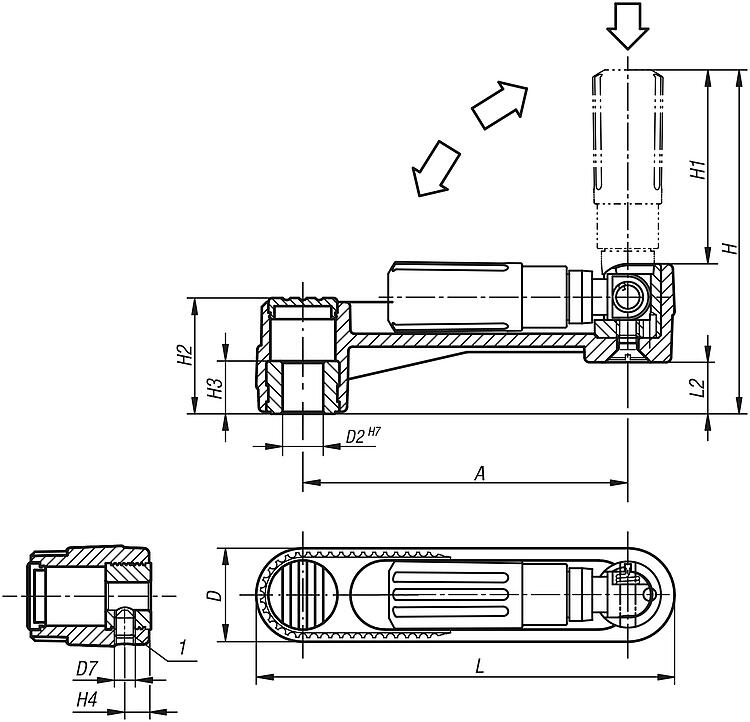

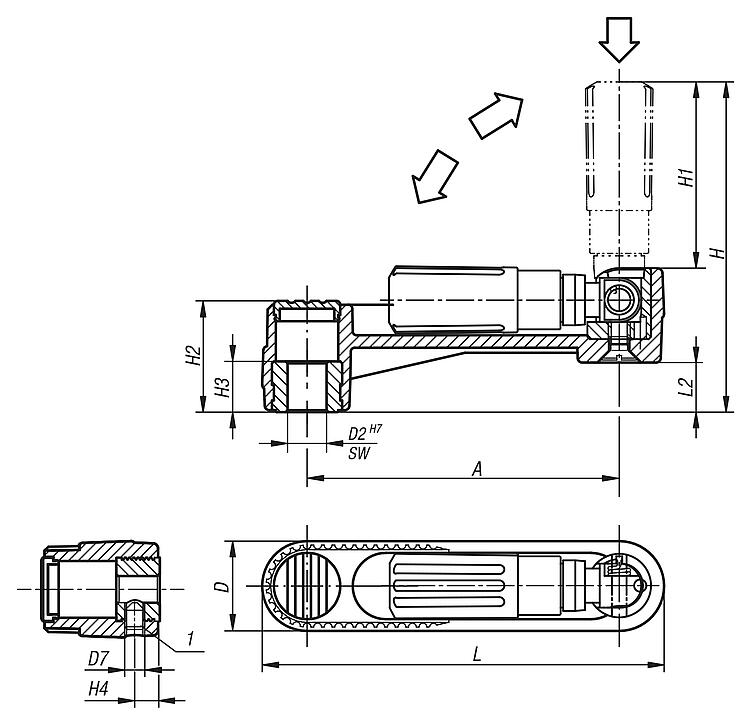

Çizimler (toplu genel bakış) |
Krank kolları, emniyetli silindirik çark kollu, yivsiz geçme delik |
daha fazla bilgi |
Sipariş numarası
| Tip 1 | Tip 2 | A | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0268.1108 | geçme delik | enine deliksiz | 80 | 24 | 8 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 |  | | 35,69 € | | | K0268.1110 | geçme delik | enine deliksiz | 80 | 24 | 10 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | | | 35,69 € | | | K0268.1210 | geçme delik | enine deliksiz | 100 | 29 | 10 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | | | 35,97 € | | | K0268.1212 | geçme delik | enine deliksiz | 100 | 29 | 12 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | | | 35,97 € | | | K0268.1312 | geçme delik | enine deliksiz | 125 | 36 | 12 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | | | 36,61 € | | | K0268.1314 | geçme delik | enine deliksiz | 125 | 36 | 14 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | | | 36,61 € | | | K0268.11086 | geçme delik | enine delikli | 80 | 24 | 8 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 38,59 € | | | K0268.11106 | geçme delik | enine delikli | 80 | 24 | 10 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | | | 38,59 € | | | K0268.12106 | geçme delik | enine delikli | 100 | 29 | 10 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 38,87 € | | | K0268.12126 | geçme delik | enine delikli | 100 | 29 | 12 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | | | 38,87 € | | | K0268.13126 | geçme delik | enine delikli | 125 | 36 | 12 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 39,51 € | | | K0268.13146 | geçme delik | enine delikli | 125 | 36 | 14 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | | | 39,51 € | |
|
Krank kolları, emniyetli silindirik çark kollu, yivli geçme delik |
daha fazla bilgi |
Sipariş numarası
| Tip 1 | Tip 2 | Bileşen
malzemesi | A | B3 | D | D2 | D7 | H | H1 | H2 | H3 | H4 | L | L2 | T | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0268.110802 | yivli geçme delik | enine deliksiz | termoplastik | 80 | 2 | 24 | 8 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 9 | | | 38,05 € | | | K0268.111003 | yivli geçme delik | enine deliksiz | termoplastik | 80 | 3 | 24 | 10 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 11,4 | | | 38,05 € | | | K0268.121003 | yivli geçme delik | enine deliksiz | termoplastik | 100 | 3 | 29 | 10 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 11,4 | | | 38,38 € | | | K0268.121204 | yivli geçme delik | enine deliksiz | termoplastik | 100 | 4 | 29 | 12 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 13,8 | | | 38,38 € | | | K0268.131204 | yivli geçme delik | enine deliksiz | termoplastik | 125 | 4 | 36 | 12 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 13,8 | | | 38,92 € | | | K0268.131405 | yivli geçme delik | enine deliksiz | termoplastik | 125 | 5 | 36 | 14 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 16,3 | | | 38,92 € | | | K0268.1108026 | yivli geçme delik | Güvenlik | termoplastik | 80 | 2 | 24 | 8 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 9 | | | 40,95 € | | | K0268.1110036 | yivli geçme delik | Güvenlik | termoplastik | 80 | 3 | 24 | 10 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 11,4 | | | 40,95 € | | | K0268.1210036 | yivli geçme delik | Güvenlik | termoplastik | 100 | 3 | 29 | 10 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 11,4 | | | 41,28 € | | | K0268.1212046 | yivli geçme delik | Güvenlik | termoplastik | 100 | 4 | 29 | 12 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 13,8 | | | 41,28 € | | | K0268.1312046 | yivli geçme delik | Güvenlik | termoplastik | 125 | 4 | 36 | 12 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 13,8 | | | 41,81 € | | | K0268.1314056 | yivli geçme delik | Güvenlik | termoplastik | 125 | 5 | 36 | 14 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 16,3 | | | 41,81 € | |
|
Krank kolları, emniyetli silindirik çark kollu, içten altı köşe |
daha fazla bilgi |
Sipariş numarası
| Tip 1 | Tip 2 | Bileşen
malzemesi | A | D | D7 | H | H1 | H2 | H3 | H4 | L | L2 | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0268.2108 | içten dört köşe | enine deliksiz | termoplastik | 80 | 24 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 8 | | | 37,14 € | | | K0268.2110 | içten dört köşe | enine deliksiz | termoplastik | 80 | 24 | - | 84,2 | 47,5 | 28,5 | 13 | - | 104 | 12,7 | 10 | | | 37,14 € | | | K0268.2210 | içten dört köşe | enine deliksiz | termoplastik | 100 | 29 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 10 | | | 37,54 € | | | K0268.2212 | içten dört köşe | enine deliksiz | termoplastik | 100 | 29 | - | 104,2 | 58,5 | 35,5 | 13 | - | 129 | 15,7 | 12 | | | 37,54 € | | | K0268.2312 | içten dört köşe | enine deliksiz | termoplastik | 125 | 36 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 12 | | | 38,06 € | | | K0268.2314 | içten dört köşe | enine deliksiz | termoplastik | 125 | 36 | - | 139 | 82 | 44 | 18,5 | - | 161 | 19,5 | 14 | | | 38,06 € | | | K0268.21086 | İçten dört köşe | Güvenlik | termoplastik | 80 | 24 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 8 | | | 40,04 € | | | K0268.21106 | İçten dört köşe | Güvenlik | termoplastik | 80 | 24 | M6 | 84,2 | 47,5 | 28,5 | 13 | 7,5 | 104 | 12,7 | 10 | | | 40,04 € | | | K0268.22106 | İçten dört köşe | Güvenlik | termoplastik | 100 | 29 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 10 | | | 40,44 € | | | K0268.22126 | İçten dört köşe | Güvenlik | termoplastik | 100 | 29 | M6 | 104,2 | 58,5 | 35,5 | 13 | 7,5 | 129 | 15,7 | 12 | | | 40,44 € | | | K0268.23126 | İçten dört köşe | Güvenlik | termoplastik | 125 | 36 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 12 | | | 40,96 € | | | K0268.23146 | İçten dört köşe | Güvenlik | termoplastik | 125 | 36 | M6 | 139 | 82 | 44 | 18,5 | 7,5 | 161 | 19,5 | 14 | | | 40,96 € | |
|
