    - Manyetik sensörler pasif sensörler, minyatür yapı şekli

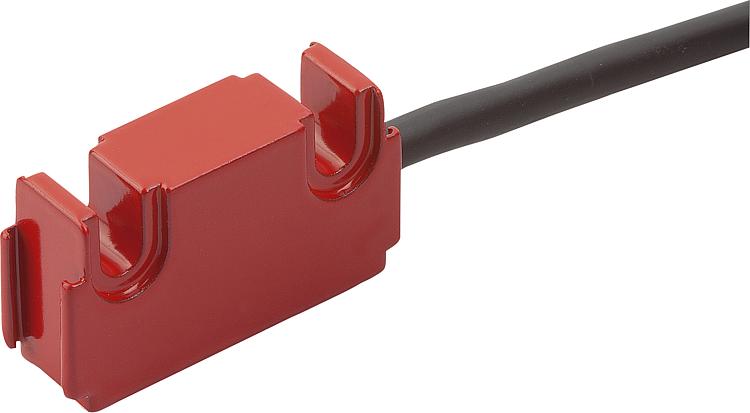

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: alüminyum.
Kablo mantosu: PVC.Model:Kompakt sensör ve fiş yapı şekli.
Yassı fiş 8 kutuplu, 1x pim.
Bağlantı kablosu: 6 damarlı ø 3,55-0,3 mm.
Bükülme yarıçapı: Kablo >17 mm (statik).Bilgi:K1663 manyetik şeritlerle çalışır.
Sensör ve şerit arasındaki okuma mesafesi 0,1 ila 2 mm arasında olmalıdır.
Sensörün çalışma gerilimi beslemesi ve akım tüketimi, takip elektroniği üzerinden gerçekleşir.
Sistem hassasiyeti, tekrarlama hassasiyeti ve hareket hızı, takip elektroniğine bağlıdır.

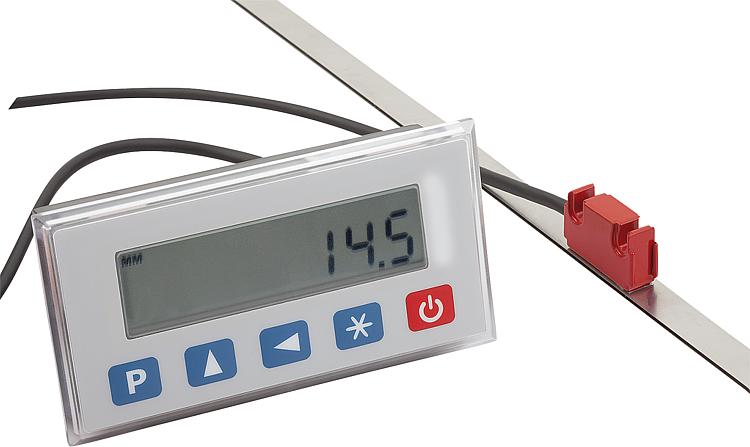

K1905 ve K1906 pozisyon göstergelerinde takılabilir bağlantı.Teknik veriler:- Koruma sınıfı IP 67; EN 60529 (sensör kafası)
- Darbelere karşı direnç 2000 m/s², 11 ms; EN 60068-2-27
- Titreşime karşı direnç 200 m/s², 50 Hz…2 kHz; EN 60068-2-6Sıcaklık aralığı:- Ortam sıcaklığı 0…60 °C
- Depolama sıcaklığı -10…70 °CMontaj:Montaj, ekte yer alan kullanıcı
bilgisine göre yapılmalıdır.

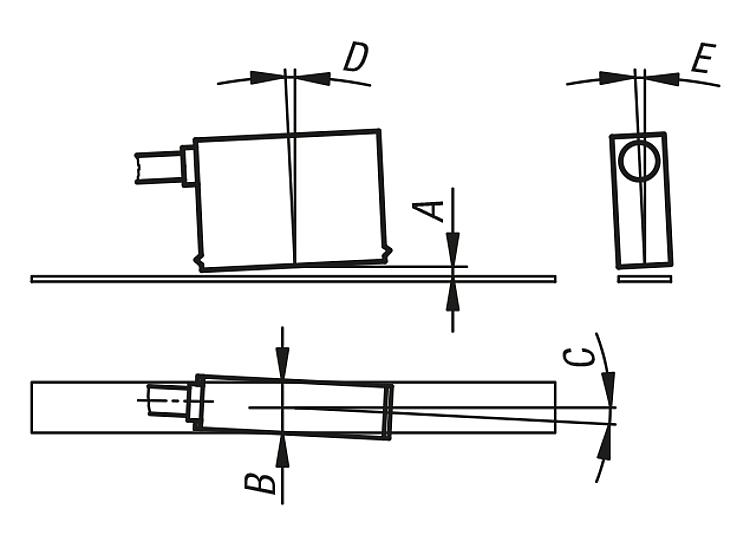

A) Sensör/şerit okuma mesafesi ≤ 2 mm
B) Yan ofset ± 2 mm
C) Hizalama hatası ± 3°
D) Uzunluk eğimi ± 1°
E) Yan eğim ± 3°Aksesuar:Pozisyon göstergesi K1905 ve K1906.

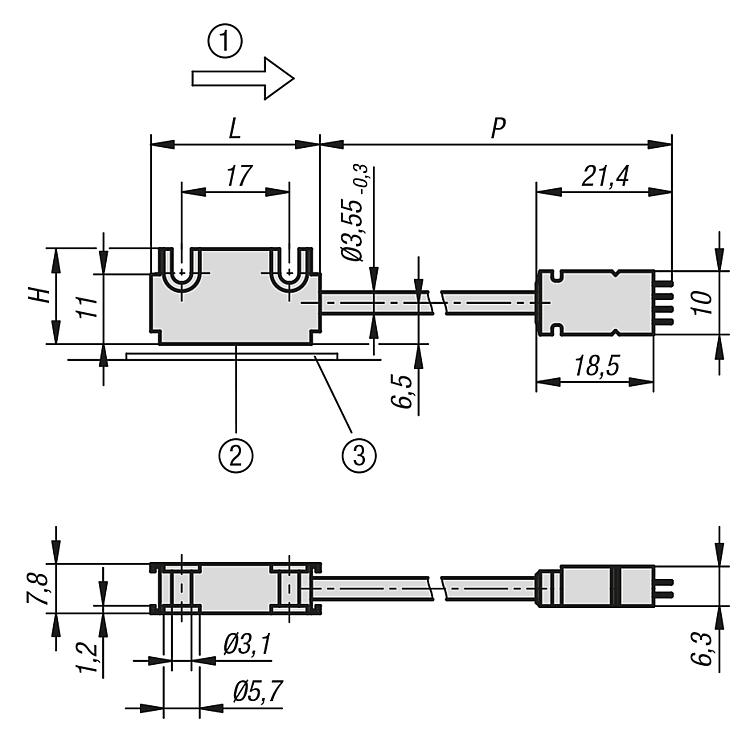

Manyetik şeritler K1663.Dikkate alın:Bağıl hava nemi %100. Yoğuşmaya izin verilmez (sensör kafası).Çizim bilgisi:

1) Kosinüs öncesi sinüs
2) Aktif ölçüm yüzeyi
3) Manyetik şerit

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1959 Manyetik sensörler pasif sensörler, minyatür yapı şekli

337 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	P	L	H	Fiyat
K1959.00200	200	26,7	15	144,02 €
K1959.00500	500	26,7	15	144,02 €
K1959.01000	1000	26,7	15	144,02 €
K1959.02000	2000	26,7	15	144,02 €
K1959.05000	5000	26,7	15	161,23 €
K1959.10000	10000	26,7	15	189,96 €
