Halkalı somunlar DIN 582

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Nakliyat tekniği
    - Halka vidaları ve yük halkaları
      - Halkalı somunlar DIN 582

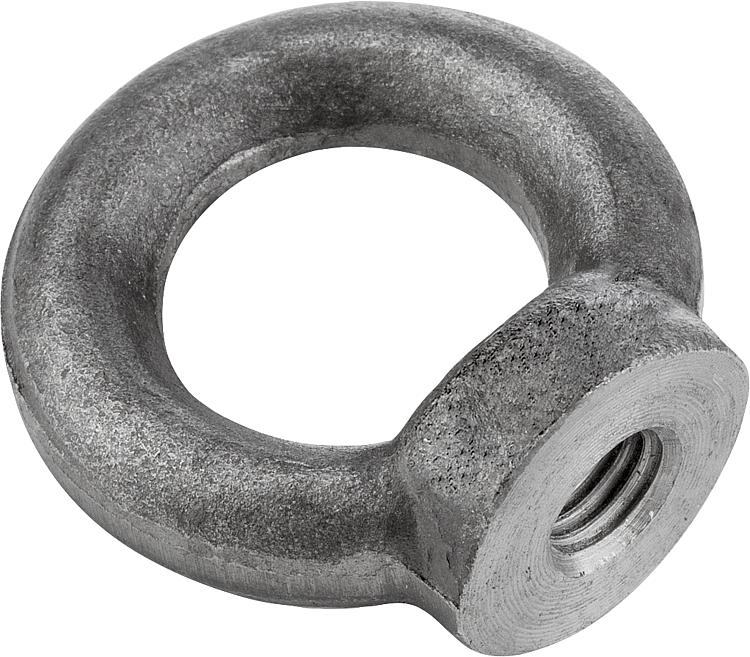

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Sementasyon çeliği 1.1141, paslanmaz çelik 1.4301 veya paslanmaz çelik 1.4401.

Model:şahmerdan dövme.Bilgi:Emniyet açısından önemli alanda (makine mühendisliği, yük bağlama ekipmanları, bağlantı araçları) özel gereklikler gerektiren kaldırma ve taşıma faaliyetleri için.
CE işareti halka vidaya uygulanmıştır.
Halka vidası başına maks. 45° altında F2 taşıma kapasitesi.Talep üzerine:Uygunluk beyanı.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0768 Halkalı somunlar DIN 582

276 kB

Bağlantı elemanları standartlarına genel bakış

716 kB

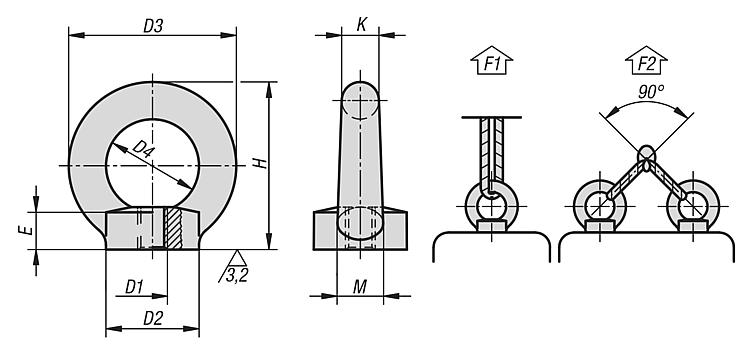

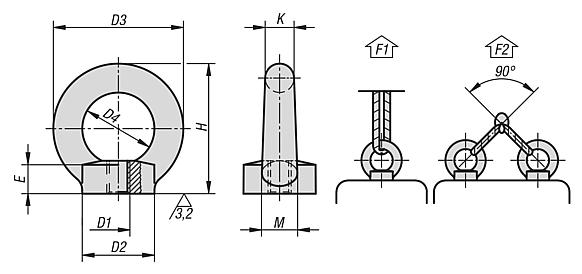

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	Yüzey Ana gövde	Çelik anahtar	D1	D2	D3	D4	E	H	K	M	F1 maks. kN	F2 maks. kN	Fiyat
K0768.08	çelik	kaplamasız	1.1141	M8	20	36	20	8,5	36	8	10	1,4	0,95	1,01 €
K0768.10	çelik	kaplamasız	1.1141	M10	25	45	25	10	45	10	12	2,3	1,7	1,49 €
K0768.12	çelik	kaplamasız	1.1141	M12	30	54	30	11	53	12	14	3,4	2,4	1,74 €
K0768.16	çelik	kaplamasız	1.1141	M16	35	63	35	13	62	14	16	7	5	2,81 €
K0768.20	çelik	kaplamasız	1.1141	M20	40	72	40	16	71	16	19	12	8,3	3,96 €
K0768.24	çelik	kaplamasız	1.1141	M24	50	90	50	20	90	20	24	18	12,7	7,48 €
K0768.008	çelik	çinko galvaniz kaplama	1.1141	M8	20	36	20	8,5	36	8	10	1,4	0,95	1,01 €
K0768.010	çelik	çinko galvaniz kaplama	1.1141	M10	25	45	25	10	45	10	12	2,3	1,7	1,49 €
K0768.012	çelik	çinko galvaniz kaplama	1.1141	M12	30	54	30	11	53	12	14	3,4	2,4	1,74 €
K0768.016	çelik	çinko galvaniz kaplama	1.1141	M16	35	63	35	13	62	14	16	7	5	2,81 €
K0768.020	çelik	çinko galvaniz kaplama	1.1141	M20	40	72	40	16	71	16	19	12	8,3	3,96 €
K0768.024	çelik	çinko galvaniz kaplama	1.1141	M24	50	90	50	20	90	20	24	18	12,7	7,48 €
K0768.108	paslanmaz çelik	-	1.4301	M8	20	36	20	8,5	36	8	10	1,4	0,95	3,61 €
K0768.110	paslanmaz çelik	-	1.4301	M10	25	45	25	10	45	10	12	2,3	1,7	4,94 €
K0768.112	paslanmaz çelik	-	1.4301	M12	30	54	30	11	53	12	14	3,4	2,4	7,50 €
K0768.116	paslanmaz çelik	-	1.4301	M16	35	63	35	13	62	14	16	7	5	10,61 €
K0768.120	paslanmaz çelik	-	1.4301	M20	40	72	40	16	71	16	19	12	8,3	15,35 €
K0768.124	paslanmaz çelik	-	1.4301	M24	50	90	50	20	90	20	24	18	12,7	30,53 €
K0768.208	paslanmaz çelik	-	1.4401	M8	20	36	20	8,5	36	8	10	1,4	0,95	4,84 €
K0768.210	paslanmaz çelik	-	1.4401	M10	25	45	25	10	45	10	12	2,3	1,7	6,63 €
K0768.212	paslanmaz çelik	-	1.4401	M12	30	54	30	11	53	12	14	3,4	2,4	10,85 €
K0768.216	paslanmaz çelik	-	1.4401	M16	35	63	35	13	62	14	16	7	5	17,47 €
K0768.220	paslanmaz çelik	-	1.4401	M20	40	72	40	16	71	16	19	12	8,3	22,54 €
K0768.224	paslanmaz çelik	-	1.4401	M24	50	90	50	20	90	20	24	18	12,7	46,90 €
