Küre taşıyıcı bulonlar, kendinden sabitlenen paslanmaz çelik

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Nakliyat tekniği
    - Halka vidaları ve yük halkaları
      - Küre taşıyıcı bulonlar, kendinden sabitlenen paslanmaz çelik

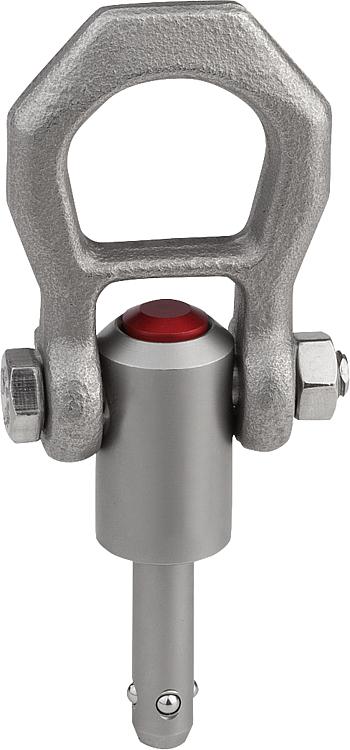

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Pim: Paslanmaz çelik 1.4542.
Mapa: Paslanmaz çelik 1.4571.
Basma düğmesi: Alüminyum.

Model:Bulon: Sertleştirilmiş.Bilgi:Küre taşıyıcı bulon, hızlı ve kolay takılabilen hareketli mapalı taşıyıcı eleman olarak kullanılır.
Basma düğmesine basılarak kürelerin kilidi açılabilir.
Basma düğmesi serbest bırakıldığında, küreler sağlam şekilde kilitlenir.
– Korozyona karşı korumalıdır ve hava koşullarına dayanıklıdır.
– Yüksek mukavemetli, sertleştirilmiş bulon son derece dayanıklıdır.
– TÜV onaylıdır.

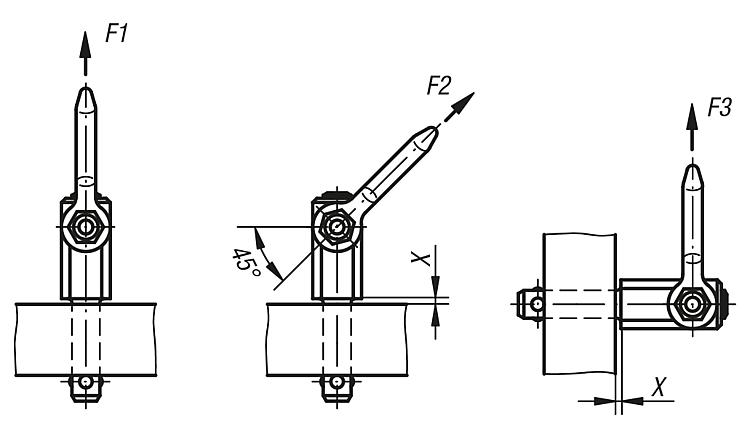

X min., F1, F2 ve F3 değerleri DIN EN 13155 uyarınca test edilir ve test yükü nominal yükün 3 katına karşılık gelir.Sıcaklık aralığı:Maks. +250 °C.Aksesuar:Montaj burçları K1921/K1922.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1919 Küre taşıyıcı bulonlar, kendinden sabitlenen paslanmaz çelik

265 kB

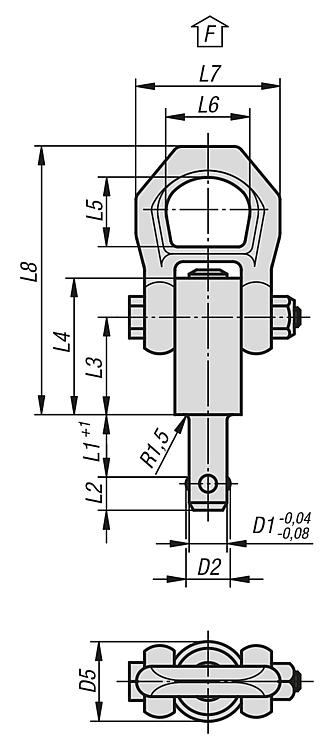

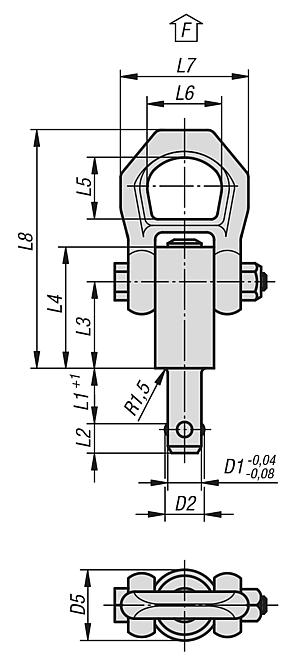

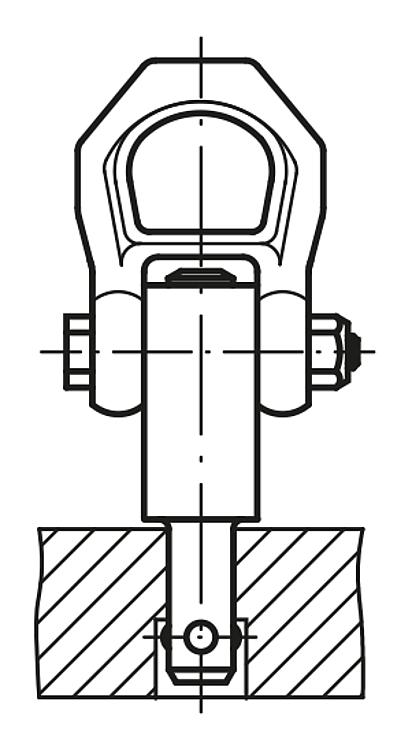

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	D1	D2	D5	L1	L2	L3	L4	L5	L6	L7	L8	X min.	X maks.	Montaj deliği H11	F1 kN	F2 kN	F3 kN	Fiyat
K1919.12108X10	8	9,35	21,5	10	8,75	25,7	36	27	30	49	87,5	1,5	5	8	1,5	1,2	0,5	115,49 €
K1919.12108X15	8	9,35	21,5	15	8,75	25,7	36	27	30	49	87,5	1,5	10	8	1,5	1,2	0,5	115,49 €
K1919.12108X25	8	9,35	21,5	25	8,75	25,7	36	27	30	49	87,5	1,5	15	8	1,5	1,2	0,5	115,49 €
K1919.12108X35	8	9,35	21,5	35	8,75	25,7	36	27	30	49	87,5	1,5	15	8	1,5	1,2	0,5	115,49 €
K1919.12110X15	10	11,7	21,5	15	10,2	25,7	36	27	30	49	87,5	1,5	10	10	2,7	2,4	2,1	120,67 €
K1919.12110X25	10	11,7	21,5	25	10,2	25,7	36	27	30	49	87,5	1,5	10	10	2,7	2,4	2,1	120,67 €
K1919.12110X35	10	11,7	21,5	35	10,2	25,7	36	27	30	49	87,5	1,5	10	10	2,7	2,4	2,1	120,67 €
K1919.12110X50	10	11,7	21,5	50	10,2	25,7	36	27	30	49	87,5	1,5	10	10	2,7	2,4	2,1	120,67 €
K1919.12112X15	12	14,2	21,5	15	11	25,7	36	27	30	49	87,5	1,5	10	12	3,5	3,2	2,8	128,84 €
K1919.12112X25	12	14,2	21,5	25	11	25,7	36	27	30	49	87,5	1,5	15	12	3,5	3,2	2,8	128,84 €
K1919.12112X35	12	14,2	21,5	35	11	25,7	36	27	30	49	87,5	1,5	15	12	3,5	3,2	2,8	128,84 €
K1919.12112X50	12	14,2	21,5	50	11	25,7	36	27	30	49	87,5	1,5	15	12	3,5	3,2	2,8	128,84 €
K1919.12516X25	16	18,6	25	25	15,1	31	44,5	27	30	49	92,8	1,5	15	16	4,8	4,5	4,1	144,92 €
K1919.12516X50	16	18,6	25	50	15,1	31	44,5	27	30	49	92,8	1,5	35	16	4,8	4,5	4,1	144,92 €
K1919.12516X75	16	18,6	25	75	15,1	31	44,5	27	30	49	92,8	1,5	40	16	4,8	4,5	4,1	144,92 €
K1919.13020X50	20	24,5	30	50	19,7	36,5	52	32,6	36	56	114	1,5	25	20	10	8,5	6,5	174,39 €
K1919.13020X75	20	24,5	30	75	19,7	36,5	52	32,6	36	56	114	1,5	30	20	10	8,5	6,5	176,79 €
