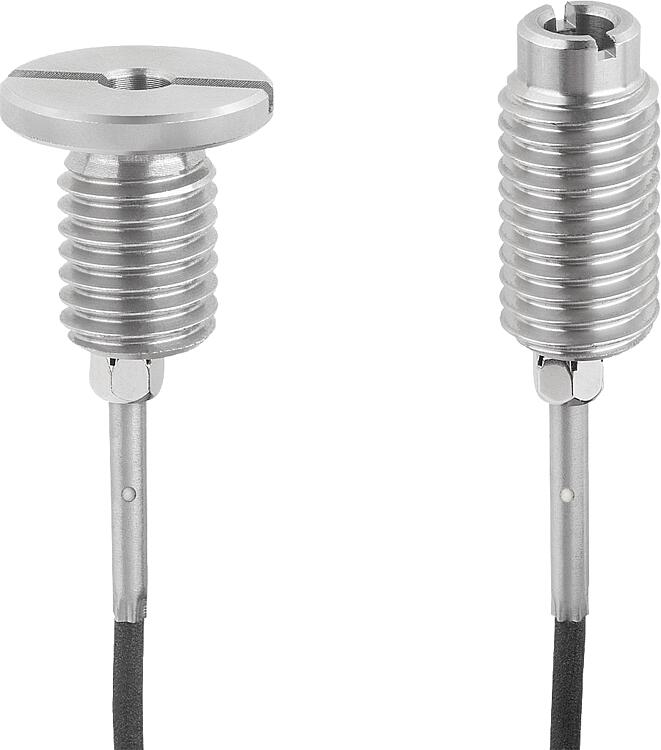

K1841Montaj burçları paslanmaz çelik durum sensörlü |
geri |
|
|
AçıklamaÜrün açıklaması:Montaj burçları, bilyalı kilit pimleri veya geçmeli pimler için bağlantı noktası oluşturur ve burada bu parçalar tam ve güvenli şekilde yerine oturabilir.
Durum sensörlü montaj burçlarında, burç üzerinde değişken şekilde ayarlanabilir bir sensör bulunur. Bu sensör, montaj burcu içinde bir pim olup olmadığını elektronik şekilde sorgulamayı sağlar.
Birden fazla burç kullanıldığında bilyalı kilit pimlerinin veya geçmeli pimlerin hangisinde olduğu tespit edilebilir.Malzeme:Montaj burcu paslanmaz çelik 1.4305.
Sensör paslanmaz çelik.
Sıkıştırma somunu pirinç. Model:Montaj burcu ve sensör yalın.
Sıkıştırma somunu nikel kaplama.Bilgi:Durum sensörü ve sıkıştırma somunu monte edilmemiş olarak teslim edilir.
Sıkma somununun azami sıkma torku: 1,2 Nm.Teknik veriler:Endüktif sensör:
Çıkış anahtarlaması: PNP kapatıcı (NO)
İşletme gerilimi: 10 - 30 V DC
İşletme akımı: <100 mA
Anahtarlama aralığı: 1 mm
Anahtarlama frekansı: <3500 Hz
Kısa devreye karşı dayanıklı: evet
Kutuplamaya karşı dayanıklı: evet
Koruma sınıfı: IP 67
Bağlantı türü: 2 m PVC kablo
Sıcaklık aralığı: -25° C - +70°C

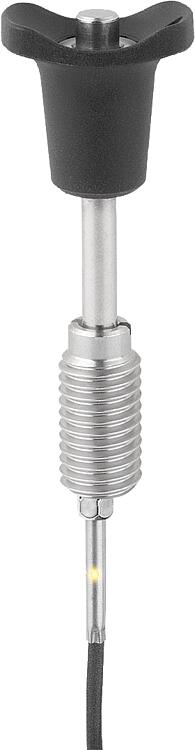

İzin: CE, c-UL-us, EACKullanım:Montaj burçları, durum sensör ile birlikte tetiklemeye bağlı proses kumandası imkanı verir. Ayrıca bilyalı kilit piminin veya geçmeli pimin istenen yerde bulunması sağlanabilir.Montaj:Sensör sıkıştırma somunu ile burca sabitlenir ve eksenel şekilde ayarlanır. Sıkıştırma somunu sıkılarak sensör nihai şekilde sabitlenir.

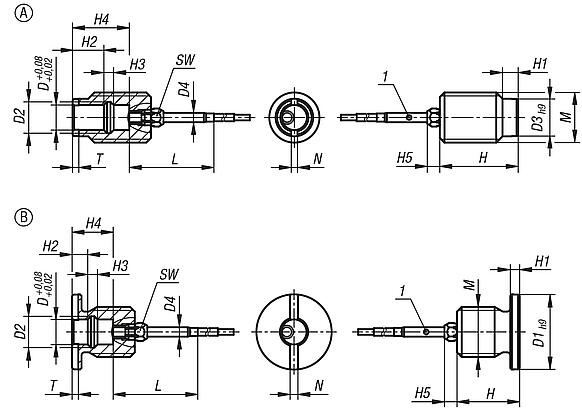

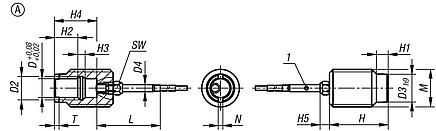

Ayrıntılı işlem montaj kılavuzunda açıklanmıştır.Güvenlik:Durum sensörlü montaj burçları insanların güvenliğini sağlamak için uygundur.Çizim bilgisi:Form A: Dişli ucu açık

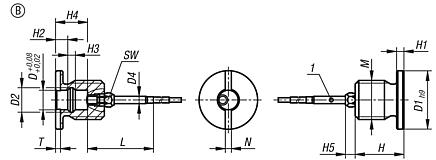

Form B: Bilezikli ve dişli
1) LED
BN = Kahverengi
BK = Siyah
BU = Mavi İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|
Çizimler (toplu genel bakış) |

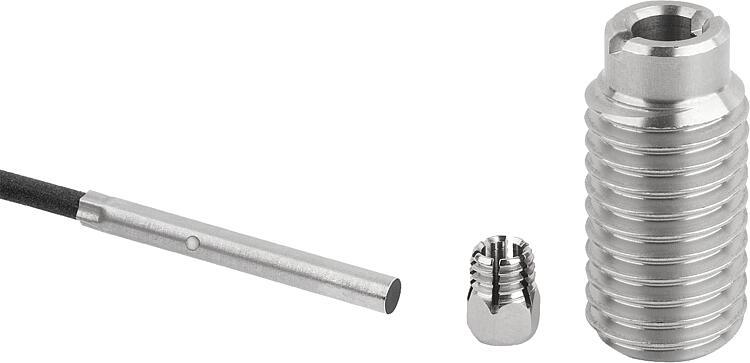

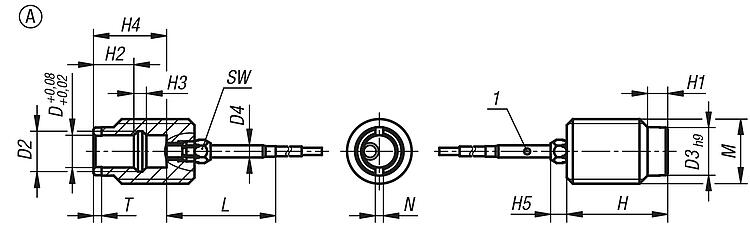

Montaj burçları paslanmaz çelik, durum sensörlü, Form A, dişli, ucu açık |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | D
| D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | H5 | L | M | N | T | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1841.11051201 | A | Dişli, ucu açık | 5 | 6 | 9 | 3 | 25 | 4 | 10 | 1,5 | 16,2 | 4 | 27 | M12 | 1,5 | 1,5 | 5 |  | | 99,20 € | | | K1841.11061601 | A | Dişli, ucu açık | 6 | 7,5 | 12 | 3 | 25 | 5 | 10 | 2 | 17,1 | 4 | 27 | M16 | 2 | 2 | 5 | | | 100,32 € | | | K1841.11081601 | A | Dişli, ucu açık | 8 | 10 | 12 | 3 | 25 | 5 | 10 | 3,1 | 18,1 | 4 | 27 | M16 | 2 | 2 | 5 | | | 100,32 € | | | K1841.11102401 | A | Dişli, ucu açık | 10 | 13 | 18 | 3 | 30 | 6 | 8 | 4 | 17,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 102,55 € | | | K1841.11122401 | A | Dişli, ucu açık | 12 | 15 | 18 | 3 | 30 | 6 | 8 | 4,8 | 18,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 102,55 € | | | K1841.11163001 | A | Dişli, ucu açık | 16 | 20 | 24 | 3 | 35 | 8 | 11 | 6 | 24,2 | 4 | 27 | M30 | 2,5 | 3 | 5 | | | 103,66 € | |
|

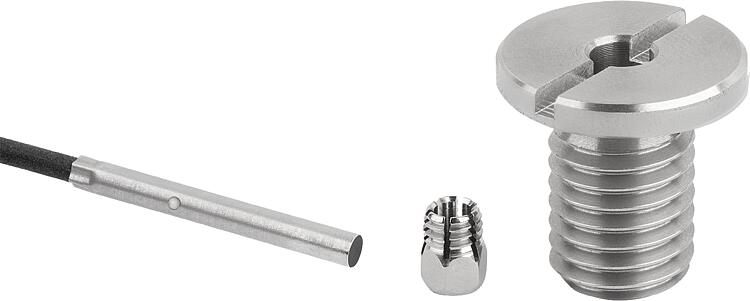

Montaj burçları paslanmaz çelik, durum sensörlü, Form B, bilezikli ve dişli |
daha fazla bilgi |
| Sipariş numarası | Form | Form modeli | D
| D1 | D2 | D4 | H | H1 | H2 | H3 | H4 | H5 | L | M | N | T | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K1841.12051201 | B | Bilezikli ve dişli | 5 | 20 | 6 | 3 | 20 | 3 | 5 | 1,5 | 11,2 | 4 | 27 | M12 | 2 | 2 | 5 | | | 100,88 € | | | K1841.12061601 | B | Bilezikli ve dişli | 6 | 24 | 7,5 | 3 | 20 | 3 | 5 | 2 | 12,1 | 4 | 27 | M16 | 2,5 | 2 | 5 | | | 101,99 € | | | K1841.12081601 | B | Bilezikli ve dişli | 8 | 24 | 10 | 3 | 20 | 3 | 5 | 3,1 | 13,1 | 4 | 27 | M16 | 2,5 | 2 | 5 | | | 101,99 € | | | K1841.12102401 | B | Bilezikli ve dişli | 10 | 34 | 13 | 3 | 25 | 5 | 10 | 4 | 19,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 104,22 € | | | K1841.12122401 | B | Bilezikli ve dişli | 12 | 34 | 15 | 3 | 25 | 5 | 10 | 4,8 | 20,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 104,22 € | | | K1841.12163001 | B | Bilezikli ve dişli | 16 | 40 | 20 | 3 | 30 | 5 | 10 | 6 | 23,2 | 4 | 27 | M30 | 2,5 | 3 | 5 | | | 105,33 € | |
|
