Plastik T kollu ve kafa kilitli bilyalı kilit pimleri

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Bilyalı setiskur vidalar, indeksleme pistonları, bilyalı kilit pimleri
    - Bilyalı kilit pimleri
      - Plastik T kollu ve kafa kilitli bilyalı kilit pimleri

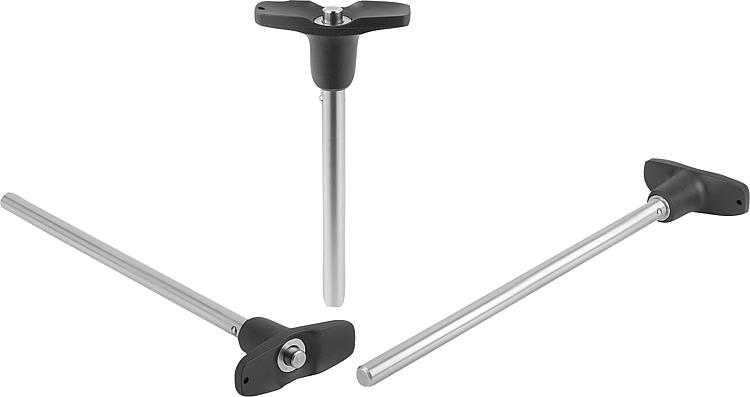

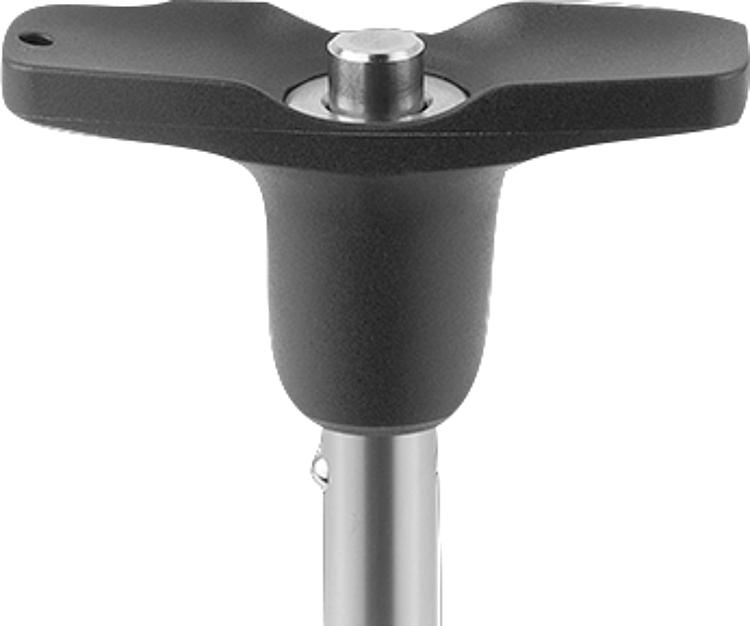

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Tutamak: termoplastik.
Basma düğmesi 1.4305.
Pim: Paslanmaz çelik 1.4305.
Bilyalar: Paslanmaz çelik 1.4125.
Baskı yayı: Paslanmaz çelik 1.4310.

Model:Tutamak: siyah gri.
Kaplamasız paslanmaz çelik.Bilgi:Bilyalı kilit pimleri, yapı parçalarını hızlı ve kolay bir şekilde sabitlemek ve bağlamak için kullanılır.
Basma düğmesine basarak iki bilya çözülür ve böylece birleştirilecek parçalar çıkarılabilir. Basma düğmesi bırakıldığında bilyalar, bağlantıyı güvenli bir şekilde kilitler.

İki kesimli kesme kuvveti (F) = S · τ aB maks.

Kesme kuvvetiyle ilgili bilgiler, teorik kırılma yükü değerleridir.
Bunlar emniyet faktörleri dikkate alınmadan ve her türlü sorumluluk reddedilerek verilen, bağlayıcı olmayan referans değerlerdir. Belirtilen değerler sadece bilgi amaçlıdır ve özelliklerin yasal olarak bağlayıcı garanti edildiği anlamına gelmez.

Yük değerleri DIN 50141 baz alınarak hesaplama yoluyla belirlenmiştir. Bilyalı kilit piminin ilgili uygulama için uygun olup olmadığını her kullanıcı kişisel olarak belirlemelidir.

Bilyalı kilit pimlerinin kullanıldığı farklı malzemeler, hava koşulları ve ayrıca aşınma belirlenen değerleri etkileyebilir.Avantajlar:Bağlantılar uzun mesafeler boyunca mümkün.
Bunlar çok esnek kullanılabilir, çünkü pim uzunluğunun parça genişliği ile uyumlu olması gerekmiyor.Talep üzerine:Diğer pim uzunlukları.Aksesuar:Montaj burçları, kafa sabitlemeli bilyalı kilit pimleri için K1416.
Spiral güvenlik kablosu K0367
Gözlü tutucu halatlar K0367
Anahtar halkası K0367Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1415 Plastik T kollu ve kafa kilitli bilyalı kilit pimleri

150 kB

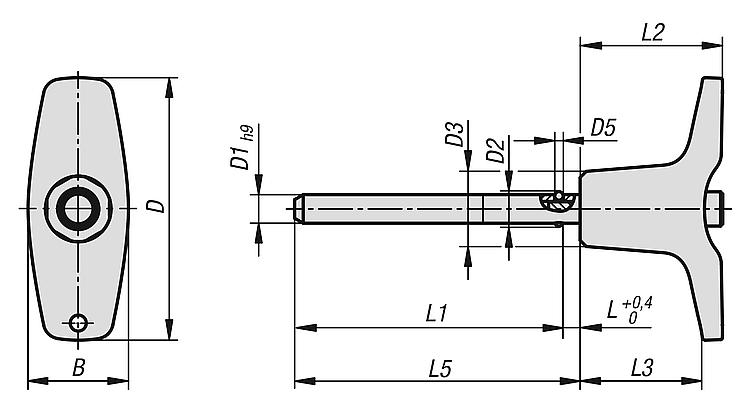

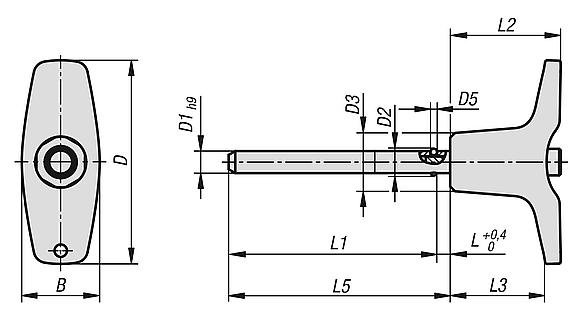

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	B	D	D1	D2	D3	D5	L	L1	L2	L3	L5	Montaj deliği H11	İki kesim kesme kuvveti maks. kN	Fiyat
K1415.204605050	17,6	46	5	5,5	13,2	1,5	3	47	25	19,4	50	5	10	Talep üzerine
K1415.204605100	17,6	46	5	5,5	13,2	1,5	3	97	25	19,4	100	5	10	Talep üzerine
K1415.204605150	17,6	46	5	5,5	13,2	1,5	3	147	25	19,4	150	5	10	Talep üzerine
K1415.204606050	17,6	46	6	6,85	13,2	2	3	47	25	19,4	50	6	14	Talep üzerine
K1415.204606100	17,6	46	6	6,85	13,2	2	3	97	25	19,4	100	6	14	Talep üzerine
K1415.204606150	17,6	46	6	6,85	13,2	2	3	147	25	19,4	150	6	14	Talep üzerine
K1415.206308100	23	62,9	8	9,5	17,3	3	3,5	96,5	33	24,4	100	8	26	Talep üzerine
K1415.206308150	23	62,9	8	9,5	17,3	3	3,5	146,5	33	24,4	150	8	26	Talep üzerine
K1415.206308200	23	62,9	8	9,5	17,3	3	3,5	196,5	33	24,4	200	8	26	Talep üzerine
K1415.206310100	23	62,9	10	12	17,3	4	3,5	96,5	33	24,4	100	10	40	Talep üzerine
K1415.206310150	23	62,9	10	12	17,3	4	3,5	146,5	33	24,4	150	10	40	Talep üzerine
K1415.206310200	23	62,9	10	12	17,3	4	3,5	196,5	33	24,4	200	10	40	Talep üzerine
K1415.208212150	33	81,8	12	14,5	26,3	4,5	3,5	146,5	39,5	28,8	150	12	57	Talep üzerine
K1415.208212200	33	81,8	12	14,5	26,3	4,5	3,5	196,5	39,5	28,8	200	12	57	Talep üzerine
K1415.208212250	33	81,8	12	14,5	26,3	4,5	3,5	246,5	39,5	28,8	250	12	57	Talep üzerine
K1415.208216150	33	81,8	16	19	26,3	6,5	4	146	39,5	28,8	150	16	100	Talep üzerine
K1415.208216200	33	81,8	16	19	26,3	6,5	4	196	39,5	28,8	200	16	100	Talep üzerine
K1415.208216250	33	81,8	16	19	26,3	6,5	4	246	39,5	28,8	250	16	100	Talep üzerine
