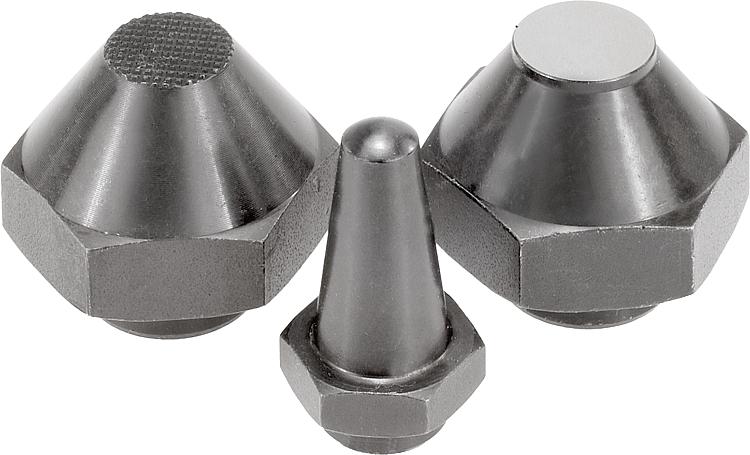

K0295Dayanak pimi, konumlandırma muylulu |
geri |
|
|
AçıklamaMalzeme:Gövde: Islah çeliği.Model:Gövde: Temperlenmiş ve perdahlı.
Dayanma yüzeyleri: Sertleştirilmiş.Bilgi:Dayanak pimleri, işlenmemiş ve işlenmiş iş parçalarını desteklemek için kullanılır.
Bunun yanı sıra düzenek ve alet yapımında dayanaklar ve baskı parçaları olarak kullanılırlar.

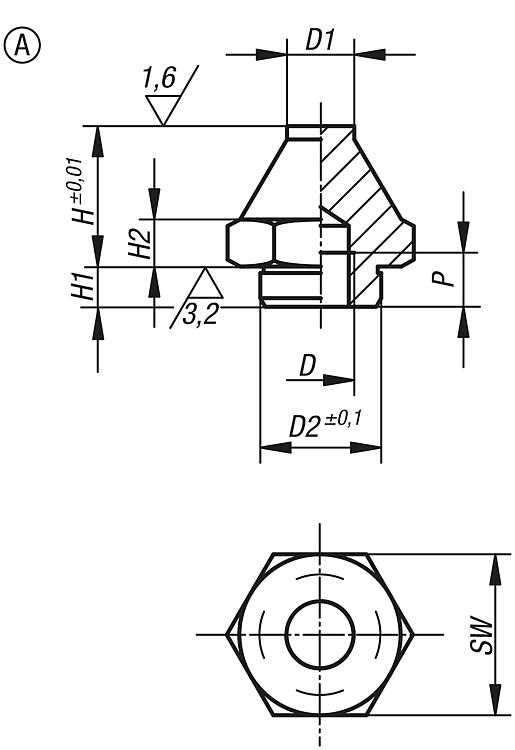

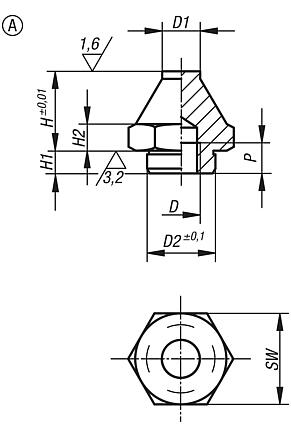

D dişlisine setskurlar veya pimli cıvatalar vidalanabilir ve yapıştırılabilir. Böylelikle kolaylıkla dıştan dişlisi olan bir destek elde edilir.Çizim bilgisi:Form A: Düz yüzey

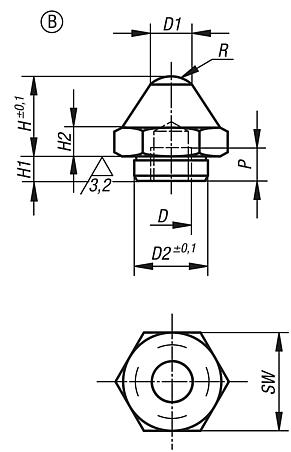

Form B: Küre yüzey

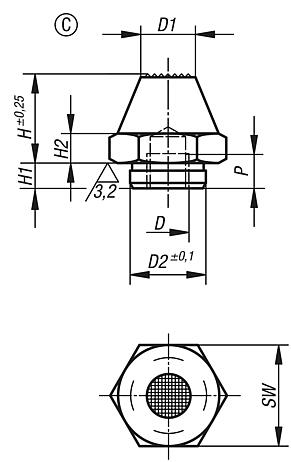

Form C: Tırtıllı yüzey İndirBurada bilgiler toplu halde PDF olarak sunulur:
CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
|

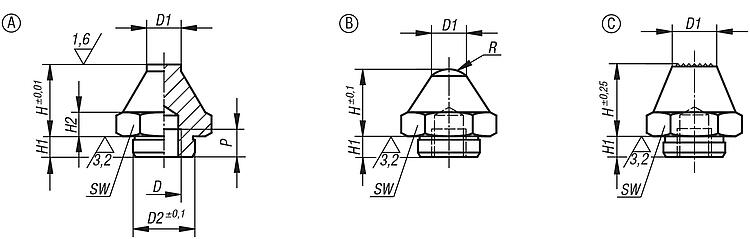

Çizimler (toplu genel bakış) |
| Sipariş numarası | Form | D | D1 | D2 | H | H1 | H2 | P | T | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0295.106012 | A | M6 | 7 | 11,9 | 12,5 | 16,5 | 4 | 6 | 17 |  | | 12,85 € | | | K0295.106025 | A | M6 | 7 | 11,9 | 25 | 29 | 4 | 6 | 17 | | | 16,13 € | | | K0295.110020 | A | M10 | 10 | 17,8 | 20 | 25 | 7 | 10 | 24 | | | 20,91 € | | | K0295.110040 | A | M10 | 10 | 17,8 | 40 | 46 | 7 | 10 | 24 | | | 20,35 € | | | K0295.116030 | A | M16 | 20 | 25,8 | 30 | 40 | 13 | 16 | 41 | | | 35,27 € | | | K0295.116060 | A | M16 | 20 | 25,8 | 60 | 70 | 13 | 16 | 41 | | | 36,11 € | |
|
| Sipariş numarası | Form | D | D1 | D2 | H | H1 | H2 | P | R | SW | CAD | Aks. | Fiyat | Sipariş et |
|---|
| K0295.206012 | B | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 6 | 17 | | | 11,41 € | | | K0295.206025 | B | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 6 | 17 | | | 15,61 € | | | K0295.210020 | B | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 7,5 | 24 | | | 12,56 € | | | K0295.210040 | B | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 7,5 | 24 | | | 16,44 € | | | K0295.216030 | B | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 26 | 41 | | | 21,34 € | | | K0295.216060 | B | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 26 | 41 | | | 26,28 € | |
|
|
