Montaj ve dayanak pimi DIN 6321

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Dayanak elemanları, pozisyonlama elemanları, mesnet elemanları
    - Montaj pimi, dayanak pimi
      - Montaj ve dayanak pimi DIN 6321

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Takım çeliği.Model:sertleştirilmiş ve taşlanmış.Bilgi:Form A dayanak pimleri, iş parçaları ve düzenekler için destek olarak görev görür. Form B montaj pimleri, iş parçalarını ve düzenek parçalarında deliklerde yerleştirme ölçüsü ile konumlandırmak için kullanılır.
Yassı Form C ile deliklerin mesafe ölçüsünde toleranslar atlanabilir veya konumlandırılacak olan parça sadece bir yönde sabitlenebilir.
Form A ve B, sertleştirilmiş dayanaklar ve düzenekler için ayak olarak da kullanılabilir.
Benzer pimler için bkz. K0352, K0353, K0354 ve K0355.Çizim bilgisi:

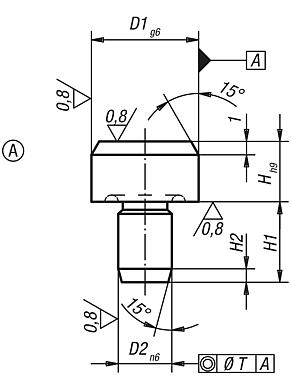

Form A: Dayanak pimi

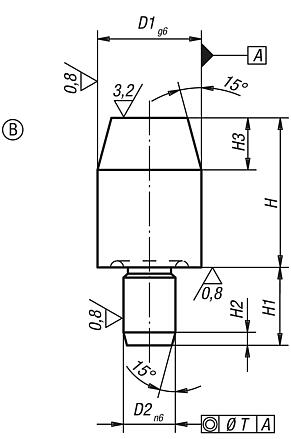

Form B: Silindirik montaj pimi

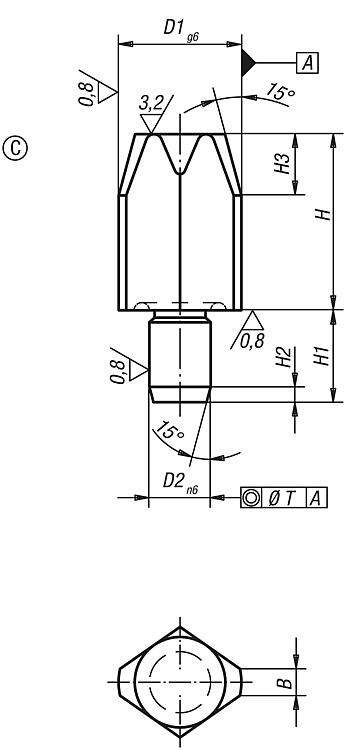

Form C: Yassı montaj pimi

Diğer ölçüler ve bilgiler, Form A gibidir.

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0293 Montaj ve dayanak pimi DIN 6321

274 kB

Çizimler (toplu genel bakış)

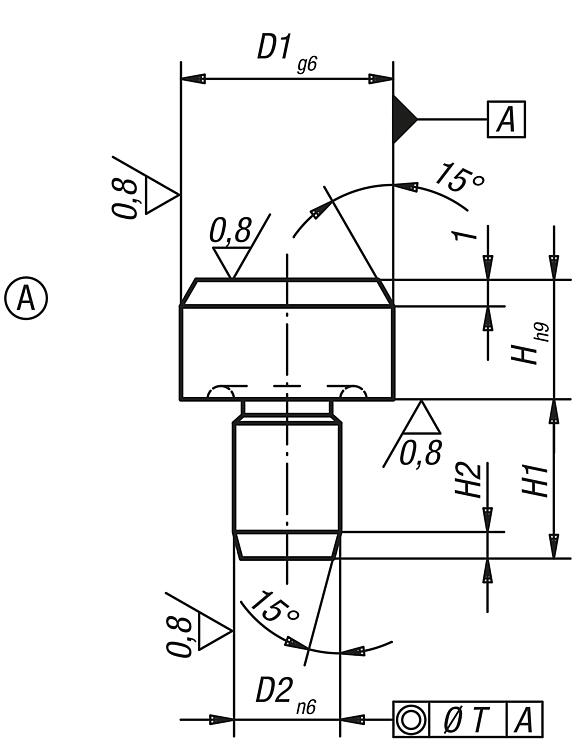

Dayanak pimi, Form A

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Tip 1	D1	D2	H	H1	H2	T	Fiyat
K0293.106	A	merkezleme deliği yok	6	4	5	6	1,2	0,02	4,01 €
K0293.110	A	merkezleme deliği yok	10	6	6	9	1,6	0,02	4,53 €
K0293.116	A	merkezleme deliği yok	16	8	8	12	2	0,04	5,84 €
K0293.125	A	merkezleme deliği yok	25	12	10	18	2,5	0,04	8,72 €

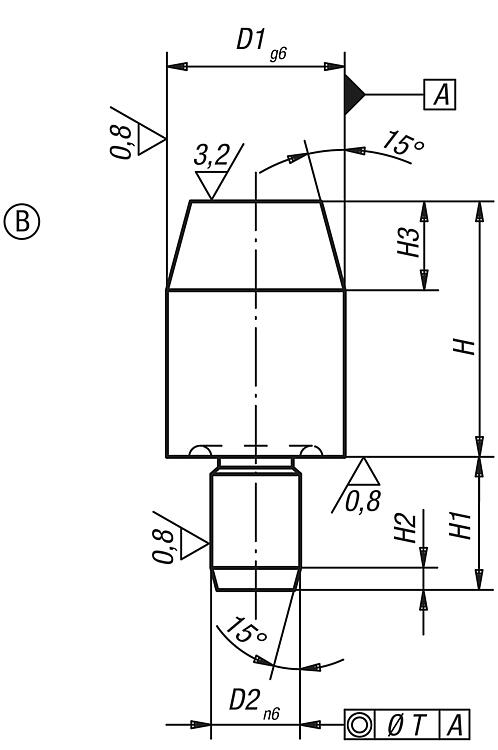

Montaj pimi, silindirik, Form B

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Tip	D1	D2	H	H1	H2	H3	T	Fiyat
K0293.206	B	kısa tip	6	4	7	6	1,2	4	0,02	6,17 €
K0293.208	B	kısa tip	8	6	10	9	1,6	6	0,02	6,41 €
K0293.210	B	kısa tip	10	6	10	9	1,6	6	0,02	6,63 €
K0293.212	B	kısa tip	12	6	10	9	1,6	6	0,02	7,11 €
K0293.216	B	kısa tip	16	8	13	12	2	8	0,04	8,46 €
K0293.220	B	kısa tip	20	12	15	18	2	9	0,04	10,75 €
K0293.225	B	kısa tip	25	12	15	18	2,5	9	0,04	11,62 €
K0293.306	B	uzun tip	6	4	12	6	1,2	4	0,02	6,26 €
K0293.308	B	uzun tip	8	6	16	9	1,6	6	0,02	6,53 €
K0293.310	B	uzun tip	10	6	18	9	1,6	6	0,02	6,80 €
K0293.312	B	uzun tip	12	6	18	9	1,6	6	0,02	7,35 €
K0293.316	B	uzun tip	16	8	22	12	2	8	0,04	8,52 €
K0293.320	B	uzun tip	20	12	25	18	2	9	0,04	11,26 €
K0293.325	B	uzun tip	25	12	25	18	2,5	9	0,04	12,89 €

Montaj pimi, yassı, Form C

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Tip 1	B	D1	D2	H	H1	H2	H3	T	Fiyat
K0293.406	C	kısa tip	1	6	4	7	6	1,2	4	0,02	6,92 €
K0293.408	C	kısa tip	1,6	8	6	10	9	1,6	6	0,02	7,53 €
K0293.410	C	kısa tip	2,5	10	6	10	9	1,6	6	0,02	8,92 €
K0293.412	C	kısa tip	2,5	12	6	10	9	1,6	6	0,02	8,65 €
K0293.416	C	kısa tip	3,5	16	8	13	12	2	8	0,04	10,54 €
K0293.420	C	kısa tip	5	20	12	15	18	2	9	0,04	15,33 €
K0293.425	C	kısa tip	5	25	12	15	18	2,5	9	0,04	15,71 €
K0293.506	C	uzun tip	1	6	4	12	6	1,2	4	0,02	7,04 €
K0293.508	C	uzun tip	1,6	8	6	16	9	1,6	6	0,02	7,67 €
K0293.510	C	uzun tip	2,5	10	6	18	9	1,6	6	0,02	9,04 €
K0293.512	C	uzun tip	2,5	12	6	18	9	1,6	6	0,02	9,70 €
K0293.516	C	uzun tip	3,5	16	8	22	12	2	8	0,04	13,09 €
K0293.520	C	uzun tip	5	20	12	25	18	2	9	0,04	15,86 €
K0293.525	C	uzun tip	5	25	12	25	18	2,5	9	0,04	17,83 €
