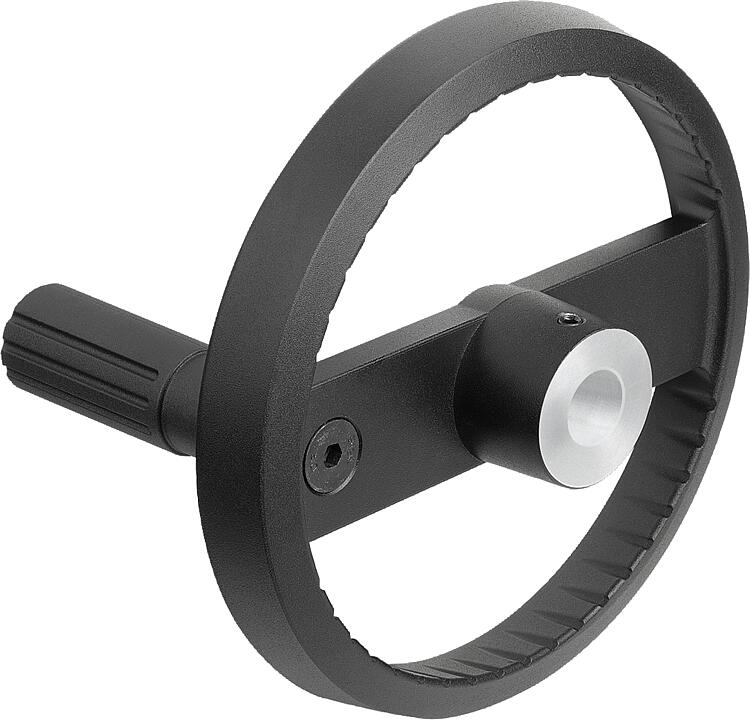

2 kollu el çarkları, alüminyum, döndürülebilir silindirik çark...

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - El çarkları, krank kolları, pozisyon göstergeleri
    - 2 kollu el çarkları, alüminyum, döndürülebilir silindirik çark kollu
      - 2 kollu el çarkları, alüminyum, döndürülebilir silindirik çark kollu, Form A, geçme delikli ve enine delikli

Ürün açıklaması/Ürün resimleri

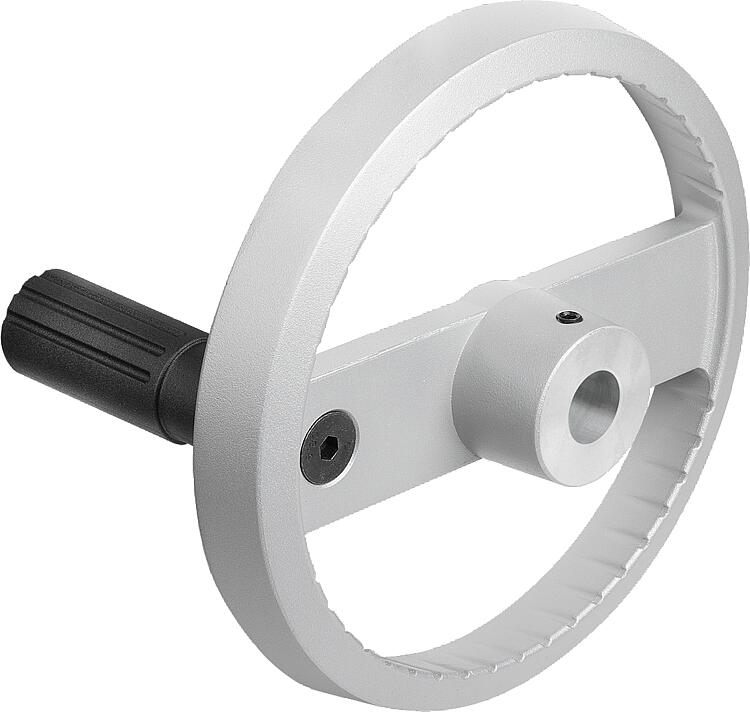

AçıklamaMalzeme:El çarkı: alüminyum.
Silindir çark kolu ve göbek kapağı termoplastik, siyah.
Silindir kavrama ekseni çelik karartılmış.

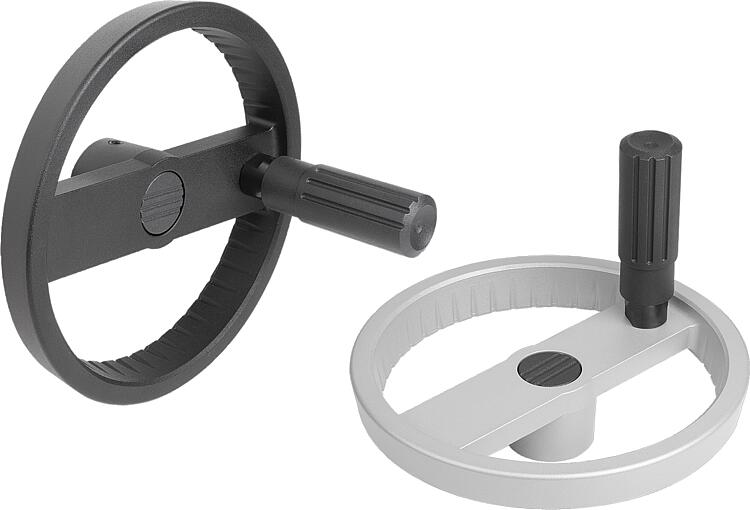

Dişli başsız vida ISO 4027 çelik sağlamlık sınıfı 45 H, siyah.Model:Siyah veya gümüş toz boya kaplama.Bilgi:Çark çemberinin radyal ve eksenel sapması ≤ 0,4 mm.Montaj:Göbeğin ve döndürülebilir silindirik çark kolunun muhafaza kapağı monte edilmemiş olarak teslim edilir. Montaj için tutamağın aksı montaj deliğine vidalanmalıdır.
El çarkları, enine pimler takılarak veya silindir başlı cıvata DIN 6912 ve destek pulu K0173 ile uygu kaması bağlantısı şeklinde eksenel olarak şafta tespitlenebilir.

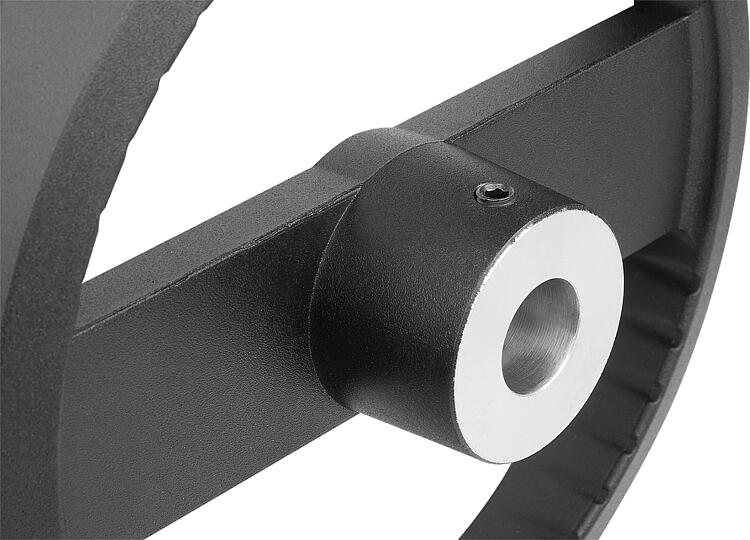

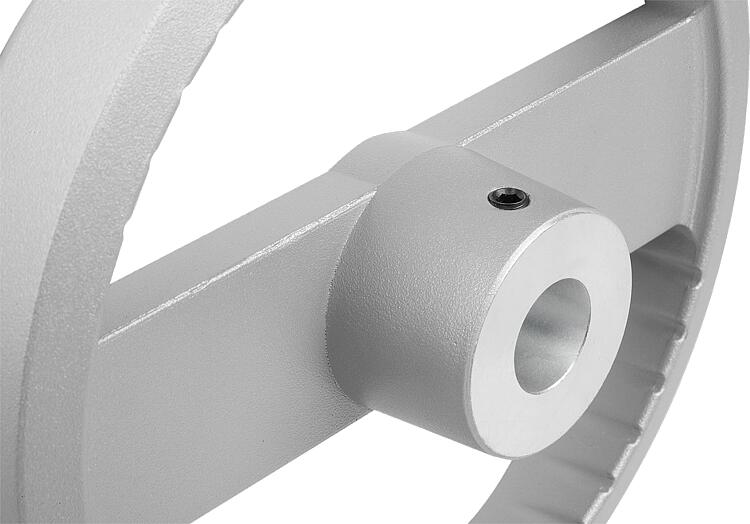

Çapraz delikli modellerde sabitleme ISO 4027 dişli başsız vida ile yapılır.Aksesuar:K0173 Destek pulları.

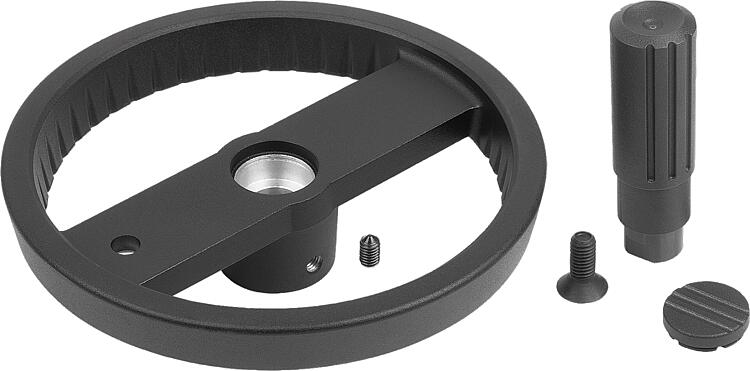

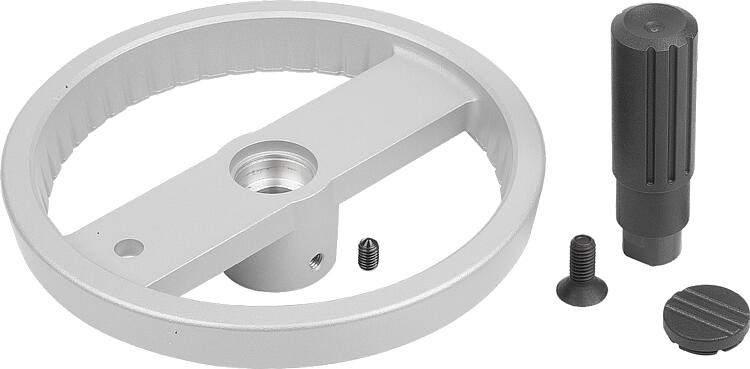

K1160 İmbus silindir başlı cıvatalar, kısa başlı DIN 6912.Teslimat kapsamıAlüminyum el çarkı.
Göbek kapağı.
Silindirik çark kolu, döner.

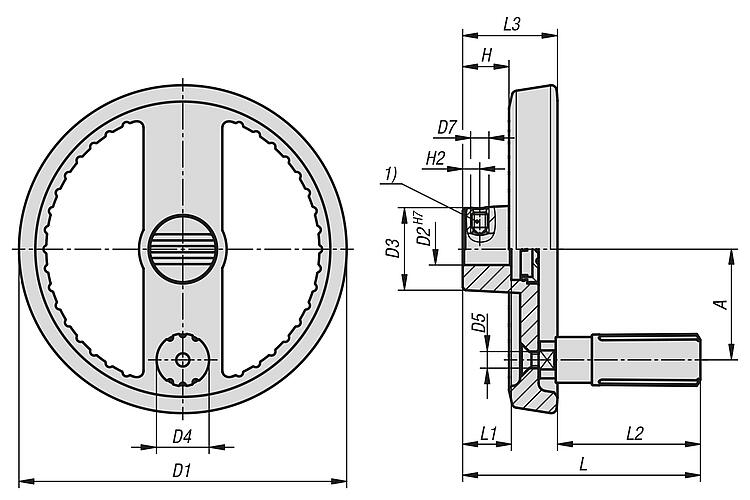

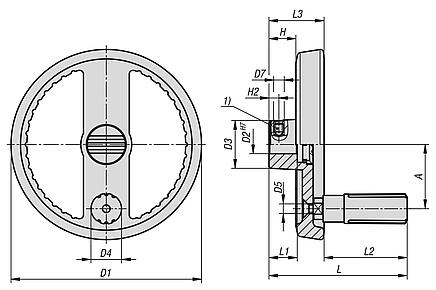

Dişli başsız vida ISO 4027 (enine delikli modeller).Çizim bilgisi:

1) Enine deliğin uygu kamasına doğru konumu 90° kaydırmalı

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1524_A 2 kollu el çarkları, alüminyum, döndürülebilir silindirik çark kollu, Form A, geçme delikli ve enine delikli

768 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde rengi	Form	Form modeli	A	D1	D2	D3	D4	D5	D7	H	H2	L	L1	L2	L3	Fiyat
K1524.1251216	siyah	A	enine delikli geçme delik	42	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	19,06 €
K1524.1251416	siyah	A	enine delikli geçme delik	42	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	19,06 €
K1524.1601416	siyah	A	enine delikli geçme delik	55	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	22,73 €
K1524.1601616	siyah	A	enine delikli geçme delik	55	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	22,73 €
K1524.1251226	gümüş	A	enine delikli geçme delik	42	125	12	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	19,06 €
K1524.1251426	gümüş	A	enine delikli geçme delik	42	125	14	31	19,9	M6	M6	17,6	6,5	90,5	18	54,5	36	19,06 €
K1524.1601426	gümüş	A	enine delikli geçme delik	55	160	14	36	25,2	M8	M6	19,4	6,5	116,5	20	76,5	40	22,73 €
K1524.1601626	gümüş	A	enine delikli geçme delik	55	160	16	36	25,2	M8	M6	19,4	8	116,5	20	76,5	40	22,73 €
