      - Plastik pozisyon göstergesi, elektronik IO-Link arabirimi, form B, manyetik dokunma ile

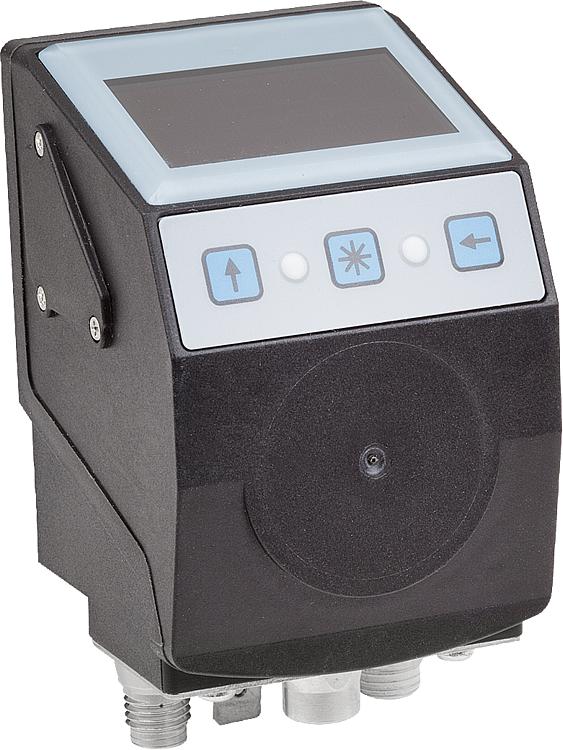

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Gövde: plastik.
Paslanmaz çelik mil.
Pirinç fiş dişli.
Metal topraklama bağlantısı.Model:Nikel kaplama pirinç.
1x M8 konnektör (A kodlu), 4 kutuplu, 1x pim.Bilgi:IO-Link uyumlu pozisyon göstergeleri format değişikliklerinin kontrol edilmesi amacına hizmet eder, böylece ayar süreleri verimli bir şekilde azaltılır ve makine verimliliği artırılır.

İki satırlı LCD gösterge yardımıyla hem istenen değer hem de gerçek değer gösterilebilir.
İlave iki LED kullanıcıya, istenen ve gerçek değerin birbiri ile uyumlu olduğu (LED’ler yeşil yanar) veya olmadığı (LED’ler kırmızı yanar) ile ilgili görsel sinyaller verir. Bunun dışında kullanıcıya LED’ler üzerinden istenen pozisyona ulaşmak için uygulamanın hangi yönde ayarlanması gerektiği gösterilir.

Pozisyon göstergeleri K1657.1530 ve K1657.1650 bir mil üzerinden uygulama ile birbirine bağlanır. Manyetik temas üzerinden sağlam sensör sistemi sayesinde uygulamanın pozisyonu belirlenir.

Pozisyon göstergeleri K1657.1531 ve K1657.1651 doğrudan uygulamaya monte edilir. Pozisyon belirleme bir manyetik sensör (K1658) ve bir manyetik bant (K1663) yardımıyla gerçekleştirilir. Sadece lineer uzunluk ölçümü için uygundur.Talep üzerine:Uygunluk beyanı.Aksesuar:Pozisyon göstergesi K1657.1530 ve K1657.1650:
Küçültme kovanı K0412.20**.

Pozisyon göstergesi K1657.1531 ve K1657.1651:
Manyetik sensör K1658.
Manyetik şerit K1663.Dikkate alın:Pozisyon göstergeleri sadece bir IO-Link iletişim sistemi içine entegre edilebilirler.Teslimat kapsamıPozisyon göstergesi.

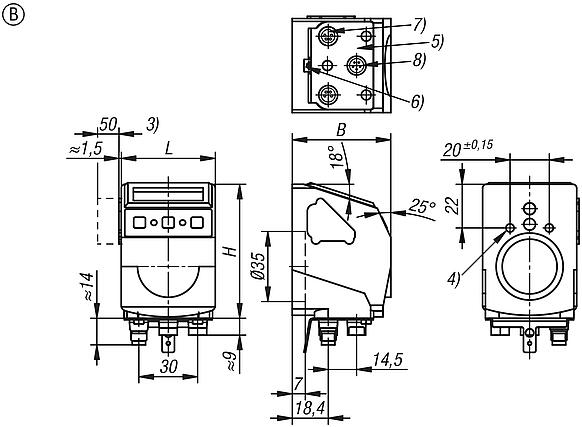

Montaj talimatı.Çizim bilgisi:

1) Tork desteği
2) Dişli pim M3 (2x 120°)
3) Sökme işlemi olmadan pil değişimi için min. yer ihtiyacı.
4) 2x M5/7 derin
5) Temas alanı
6) Yassı fiş 6.3 veya kablo pabucu için topraklama bağlantısı
7) IO-Link M8 fişi (pim kontağı) bağlantı dişi metal
8) Sensör

Özellikler:
