Krank kolları, emniyetli silindirik çark kollu, içten altı köşe
K0268_IV

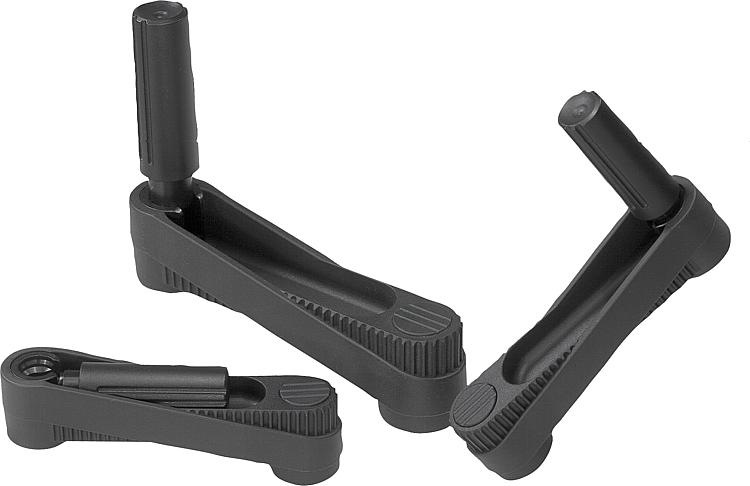

Krank kolları, emniyetli silindirik çark kollu, içten altı köşe

geri

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Krank termoplastik.
Silindirik çark kolu termoplastik ve çelik.
Model:Termoplastik siyah gri.
Çelik parçalar karartılmış.
Bilgi:Göbeğin muhafaza kapağı monte edilmemiş olarak teslim edilir. Emniyetli silindirik çark kolunu kullanım konumuna getirmek için iki ayar işlemi uygulanmalıdır:
- Kolu, döndürme ekseni etrafında son konuma kadar döndürün (90°).
- Tutamağı eksenel yönde sabitleme konumuna bastırın. İçe bastırılmış kol, en rahat şekilde kavranarak döndürülebilir. Kol, serbest bırakıldıktan sonra kendiliğinden geri döner.
Çapraz delikli modellerde sabitleme ISO 4027 (DIN 914) vidalanmış dişli başsız vida ile yapılır.
Aksesuar:K1160 içten altıgen silindir başlı cıvatalar, kısa başlı
DIN 6912.
Çizim bilgisi:
1) Enine deliğin uygu kamasına doğru konumu 90° kaydırmalı
Özellikler:
 RoHS
İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.
 Datasheet K0268_IV Krank kolları, emniyetli silindirik çark kollu, içten altı köşe 451 kB

Çizimler

Krank kolları, emniyetli silindirik çark kollu, içten altı köşe

Ürün seçimi/filtresi

Sipariş numarası

Tip 1Tip 2Bileşen
malzemesi
ADD7HH1H2H3H4LL2SWCADAks.FiyatSipariş et
K0268.2108içten dört köşeenine deliksiztermoplastik8024-84,247,528,513-10412,78 35,92 €
K0268.2110içten dört köşeenine deliksiztermoplastik8024-84,247,528,513-10412,710 35,92 €
K0268.2210içten dört köşeenine deliksiztermoplastik10029-104,258,535,513-12915,710 36,31 €
K0268.2212içten dört köşeenine deliksiztermoplastik10029-104,258,535,513-12915,712 36,31 €
K0268.2312içten dört köşeenine deliksiztermoplastik12536-139824418,5-16119,512 36,81 €
K0268.2314içten dört köşeenine deliksiztermoplastik12536-139824418,5-16119,514 36,81 €
K0268.21086içten dört köşeenine deliklitermoplastik8024M684,247,528,5137,510412,78 38,72 €
K0268.21106içten dört köşeenine deliklitermoplastik8024M684,247,528,5137,510412,710 38,72 €
K0268.22106içten dört köşeenine deliklitermoplastik10029M6104,258,535,5137,512915,710 39,11 €
K0268.22126içten dört köşeenine deliklitermoplastik10029M6104,258,535,5137,512915,712 39,11 €
K0268.23126içten dört köşeenine deliklitermoplastik12536M6139824418,57,516119,512 39,61 €
K0268.23146içten dört köşeenine deliklitermoplastik12536M6139824418,57,516119,514 39,61 €
