Ürün açıklaması/Ürün resimleri

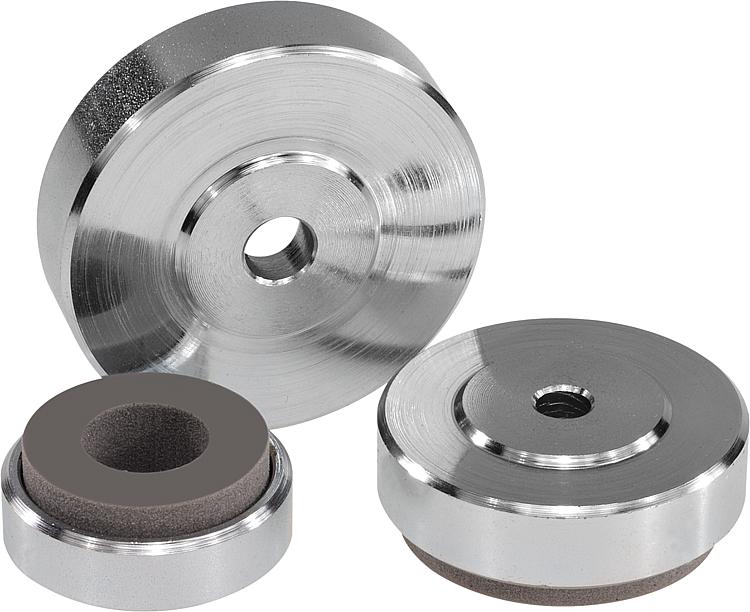

AçıklamaMalzeme:

Disk: çelik veya paslanmaz çelik 1.4404.
Yalıtım plakası PUR elastomer (Sylomer V12).

Model:Disk mavi pasifleştirilmiş veya yalın.
Yalıtım plakası: gri yapıştırılmış, kaymaz.
Çalışma alanı -30°C ila +70°C arasındadır.Bilgi:Tabloda belirtilmiş olan yük kapasitesi, sönümleme elemanının hangi sürekli statik yüke kadar kullanılabileceğine dair bir öneridir.
Bu statik yük, 0,4 N/mm² yüzey baskısına karşılık gelir ve bu değerde malzeme, en uygun sönümleme özelliklerini elde eder. Bu esnada dinamik yük altında 0,6 N/mm² baskıya kadar ek yükün oluştuğu dikkate alınır.

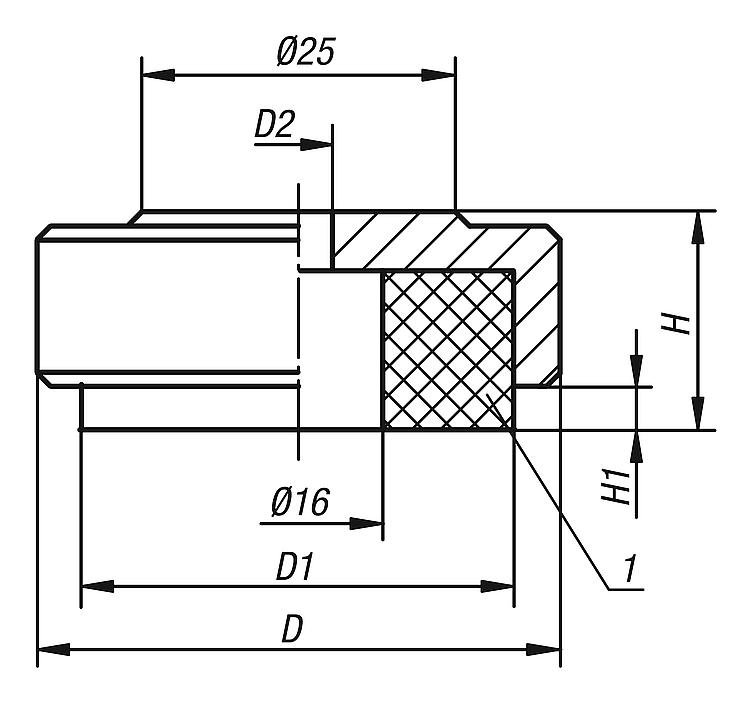

Yalıtım plakası, titreşimleri absorbe eder ve diskin kaymasını önler.Çizim bilgisi:

1) Yalıtım plakası

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0670 Ayaklar, titreşim sönümlemeli

221 kB

Titreşim sönümlemeli mafsallı plakalar ve mafsallı ayaklar için teknik bilgi

50 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	D	D1	D2	H	H1 (0 / 0,4 / 0,6 N/mm² pres kuvetinde)	Yük kapasitesi maks. kN	Fiyat
K0670.036	Çelik	36	30,5	5,5	15	4 / 2,8 / 1,9	0,212	6,12 €
K0670.046	Çelik	46	40,5	6,6	17	4 / 2,8 / 1,9	0,435	9,37 €
K0670.056	Çelik	56	50	9	19	4 / 2,8 / 1,9	0,705	12,09 €
K0670.074	Çelik	74	68	9	21	4 / 2,8 / 1,9	1,372	18,14 €
K0670.1036	Paslanmaz çelik	36	30,5	5,5	15	4 / 2,8 / 1,9	0,212	8,17 €
K0670.1046	Paslanmaz çelik	46	40,5	6,6	17	4 / 2,8 / 1,9	0,435	13,56 €
K0670.1056	Paslanmaz çelik	56	50	9	19	4 / 2,8 / 1,9	0,705	16,14 €
