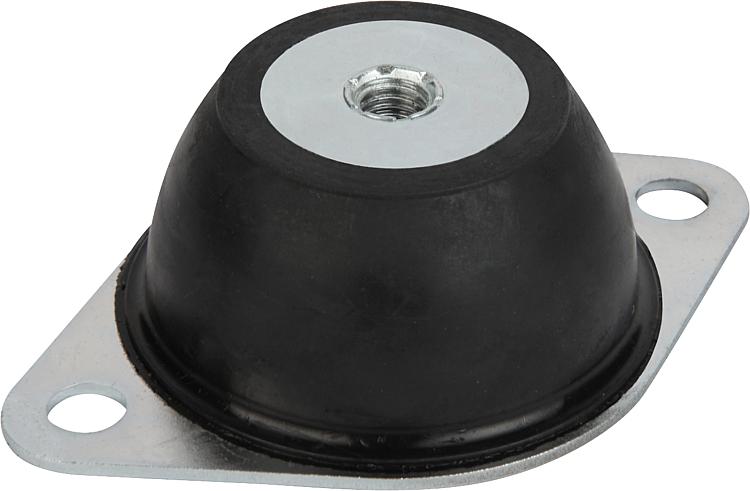

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Metal parçalar: çelik, mukavemet 5.6.
Elastomer: doğal kauçuk, sertlik 40° veya 60° Shore A.Model:Çelik galvaniz kaplama.Bilgi:Başlık elemanları, hem radyal hem de eksenel yönde çok esnektir ve böylelikle üstün darbe izolasyonu sunar.
Başlık elemanlarının özel formu, düşük öz frekanslı makine ve ünitelerin gürültü ve titreşim izolasyonunu mümkün kılar. Bunlar hassas aletleri ve küçük cihazları depolamak için özellikle uygundur.

Elemanlara çekme yükü uygulanmamalıdır.Sıcaklık aralığı:-30 °C - +80 °CÖzellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0686 Başlık elemanları, tip H2

197 kB

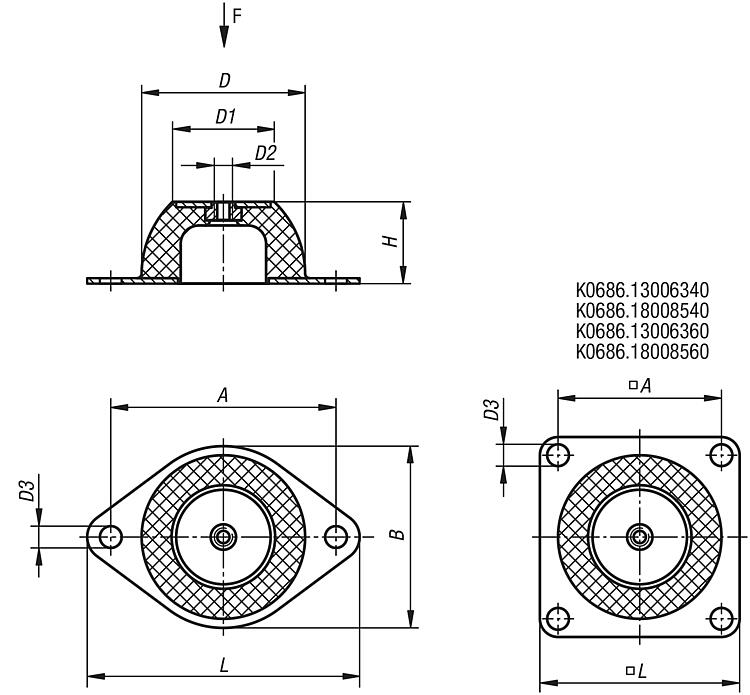

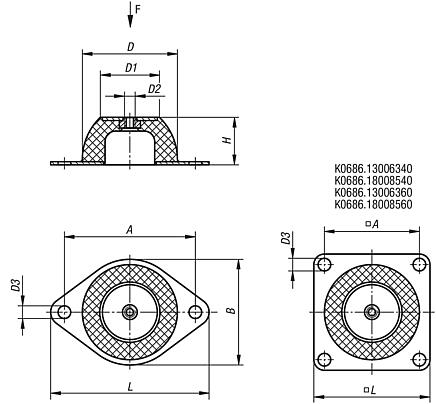

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Tip	A	B	D	D1	D2	D3	H	L	Yük kapasitesi maks. kN	Fiyat
K0686.03502040	Sertlik 40° Shore A	50	43	35	18	M6	7	20	64	0,034	3,37 €
K0686.05002540	Sertlik 40° Shore A	66	56	50	33	M8	8	25	85	0,2	4,77 €
K0686.07003540	Sertlik 40° Shore A	92	76	70	45	M10	10	35	114	0,39	8,15 €
K0686.08504040	Sertlik 40° Shore A	110	96	85	53	M10	11,5	40	136	0,68	11,06 €
K0686.09004540	Sertlik 40° Shore A	124	101	90	58	M10	11,5	45	151	1,28	16,39 €
K0686.13006340	Sertlik 40° Shore A	120	-	130	78	M12	14,5	63	150	2,7	38,41 €
K0686.18008540	Sertlik 40° Shore A	160	-	180	100	M16	14,5	85	200	3,7	77,07 €
K0686.03502060	Sertlik 60° Shore A	50	43	35	18	M6	7	20	64	0,09	3,37 €
K0686.05002560	Sertlik 60° Shore A	66	56	50	33	M8	8	25	85	0,49	4,77 €
K0686.07003560	Sertlik 60° Shore A	92	76	70	45	M10	10	35	114	0,78	8,15 €
K0686.08504060	Sertlik 60° Shore A	110	96	85	53	M10	11,5	40	136	1,45	11,06 €
K0686.09004560	Sertlik 60° Shore A	124	101	90	58	M10	11,5	45	151	2,15	16,39 €
K0686.13006360	Sertlik 60° Shore A	120	-	130	78	M12	14,5	63	150	4,9	38,41 €
K0686.18008560	Sertlik 60° Shore A	160	-	180	100	M16	14,5	85	200	7,35	77,07 €
