AçıklamaMalzeme:Ayak diski, dişli mil: Çelik.
Kaymayı önleyici plaka: (NBR) 70 Shore. Model:Ayak diski: Sarı boyalı. Dişli mil: Galvaniz kaplama.

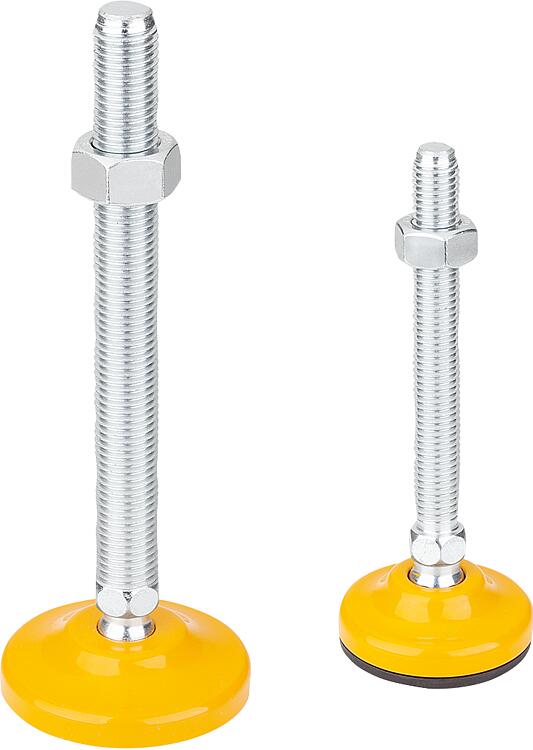

Kaymayı önleyici plaka: Siyah. Bilgi:Sarı boyalı ayaklı, isteğe bağlı olarak kaymayı önleyici plakalı, yüksek taşıma kapasitesine sahip, çelik mafsallı ayaklar. Kaymayı önleyici plaka, titreşimleri absorbe eder ve mafsallı ayağın kaymasını önler.

Tabloda belirtilen yüklenme değerleri, bir statik yükün diske dikey olarak milin ortasına uygulandığı bir deneme serisine dayanmaktadır. Titreşimlerde veya sarsılma etkileri olduğunda ortaya çıkan radyal etki eden kuvvetler, yük taşıma kapasitesini etkiler ve belirtilen değerlerde dikkate alınmamıştır.

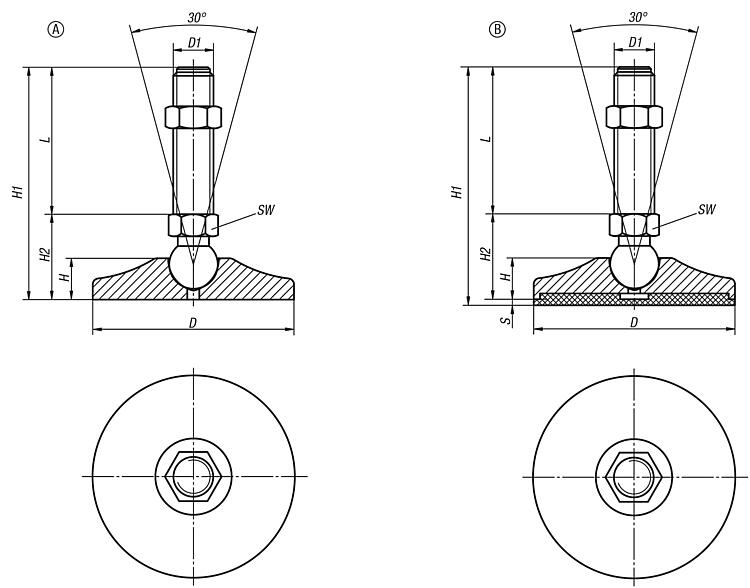

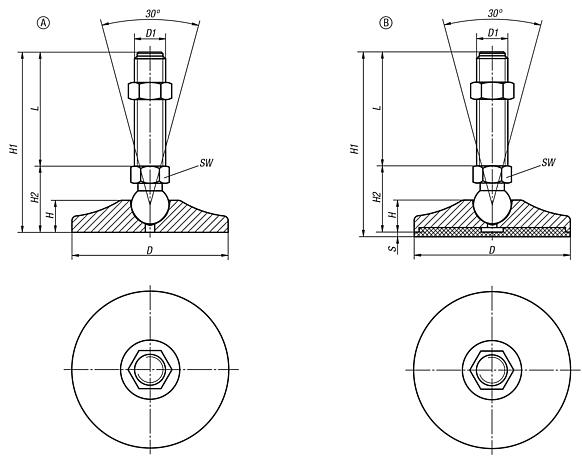

Uygun somun ile birlikte teslim edilir.Çizim bilgisi:

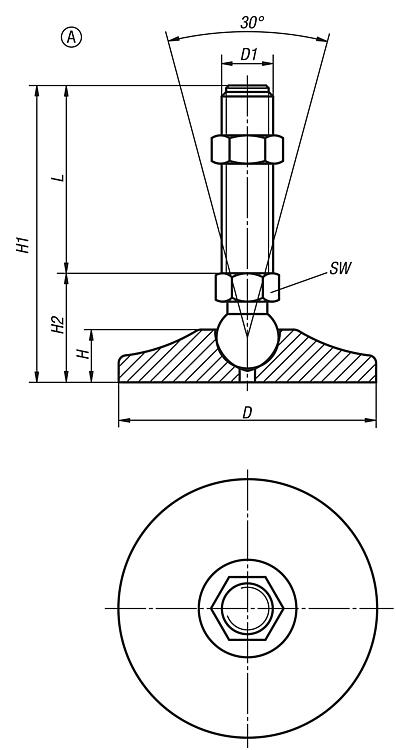

Form A kaymayı önleyici plakasız

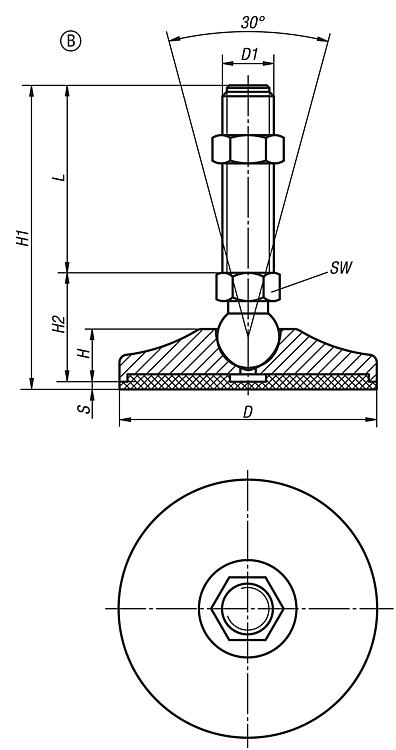

Form B kaymayı önleyici plakalı

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0742 Mafsallı ayaklar, çelik

189 kB

Çizimler (toplu genel bakış)

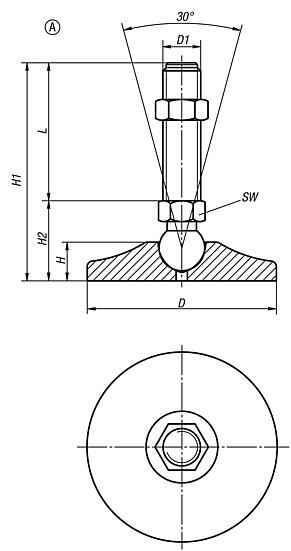

Mafsallı ayaklar, çelik, Form A

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	H	H1	H2	SW	L	Yük kapasitesi maks. kN (sadece statik yükte)	Fiyat
K0742.005010X25	A	50	M10	16	53	28	14	25	15	7,50 €
K0742.005010X50	A	50	M10	16	78	28	14	50	15	8,06 €
K0742.005010X75	A	50	M10	16	103	28	14	75	15	8,28 €
K0742.005010X100	A	50	M10	16	128	28	14	100	15	8,61 €
K0742.005010X125	A	50	M10	16	153	28	14	125	15	8,78 €
K0742.005012X25	A	50	M12	16	53	28	14	25	15	7,53 €
K0742.005012X50	A	50	M12	16	78	28	14	50	15	8,08 €
K0742.005012X75	A	50	M12	16	103	28	14	75	15	8,31 €
K0742.005012X100	A	50	M12	16	128	28	14	100	15	8,65 €
K0742.005012X125	A	50	M12	16	153	28	14	125	15	8,80 €
K0742.005014X25	A	50	M14	16	53	28	14	25	15	7,55 €
K0742.005014X50	A	50	M14	16	78	28	14	50	15	8,10 €
K0742.005014X75	A	50	M14	16	103	28	14	75	15	8,33 €
K0742.005014X100	A	50	M14	16	128	28	14	100	15	8,67 €
K0742.005014X125	A	50	M14	16	153	28	14	125	15	8,83 €
K0742.006514X50	A	65	M14	17	80	30	14	50	20	9,80 €
K0742.006514X75	A	65	M14	17	105	30	14	75	20	10,16 €
K0742.006514X100	A	65	M14	17	130	30	14	100	20	10,50 €
K0742.006514X125	A	65	M14	17	155	30	14	125	20	10,83 €
K0742.006514X150	A	65	M14	17	180	30	14	150	20	11,16 €
K0742.006516X50	A	65	M16	17	80	30	16	50	20	9,89 €
K0742.006516X75	A	65	M16	17	105	30	16	75	20	10,20 €
K0742.006516X100	A	65	M16	17	130	30	16	100	20	10,56 €
K0742.006516X125	A	65	M16	17	155	30	16	125	20	10,86 €
K0742.006516X150	A	65	M16	17	180	30	16	150	20	11,20 €
K0742.006516X175	A	65	M16	17	205	30	16	175	20	11,52 €
K0742.008016X50	A	80	M16	19,5	83	33	16	50	30	14,87 €
K0742.008016X75	A	80	M16	19,5	108	33	16	75	30	15,21 €
K0742.008016X100	A	80	M16	19,5	133	33	16	100	30	15,54 €
K0742.008016X125	A	80	M16	19,5	158	33	16	125	30	15,85 €
K0742.008016X150	A	80	M16	19,5	183	33	16	150	30	16,18 €
K0742.008016X175	A	80	M16	19,5	208	33	16	175	30	16,52 €
K0742.008016X200	A	80	M16	19,5	233	33	16	200	30	16,84 €
K0742.008020X75	A	80	M20	19,5	111	36	17	75	30	15,61 €
K0742.008020X100	A	80	M20	19,5	136	36	17	100	30	16,04 €
K0742.008020X125	A	80	M20	19,5	161	36	17	125	30	16,54 €
K0742.008020X150	A	80	M20	19,5	186	36	17	150	30	17,03 €
K0742.008020X175	A	80	M20	19,5	211	36	17	175	30	17,50 €
K0742.008020X200	A	80	M20	19,5	236	36	17	200	30	17,99 €
K0742.010016X50	A	100	M16	20	93	43	20	50	35	22,49 €
K0742.010016X75	A	100	M16	20	118	43	20	75	35	22,98 €
K0742.010016X100	A	100	M16	20	143	43	20	100	35	23,56 €
K0742.010016X125	A	100	M16	20	168	43	20	125	35	24,20 €
K0742.010016X150	A	100	M16	20	193	43	20	150	35	24,78 €
K0742.010016X175	A	100	M16	20	218	43	20	175	35	25,42 €
K0742.010016X200	A	100	M16	20	243	43	20	200	35	26,08 €
K0742.010020X75	A	100	M20	20	118	43	20	75	45	23,08 €
K0742.010020X100	A	100	M20	20	143	43	20	100	45	23,63 €
K0742.010020X125	A	100	M20	20	168	43	20	125	45	24,30 €
K0742.010020X150	A	100	M20	20	193	43	20	150	45	24,84 €
K0742.010020X175	A	100	M20	20	218	43	20	175	45	25,50 €
K0742.010020X200	A	100	M20	20	243	43	20	200	45	26,16 €
K0742.010024X75	A	100	M24	20	119	44	20	75	55	23,58 €
K0742.010024X100	A	100	M24	20	144	44	20	100	55	24,17 €
K0742.010024X125	A	100	M24	20	169	44	20	125	55	24,81 €
K0742.010024X150	A	100	M24	20	194	44	20	150	55	25,36 €
K0742.010024X175	A	100	M24	20	219	44	20	175	55	26,03 €
K0742.010024X200	A	100	M24	20	244	44	20	200	55	26,66 €

Mafsallı ayaklar, çelik, Form B

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	H	H1	H2	S	SW	L	Yük kapasitesi maks. kN (sadece statik yükte)	Fiyat
K0742.105010X25	B	50	M10	16	56	28	3	14	25	15	7,87 €
K0742.105010X50	B	50	M10	16	81	28	3	14	50	15	8,42 €
K0742.105010X75	B	50	M10	16	106	28	3	14	75	15	8,66 €
K0742.105010X100	B	50	M10	16	131	28	3	14	100	15	9,01 €
K0742.105010X125	B	50	M10	16	156	28	3	14	125	15	9,14 €
K0742.105012X25	B	50	M12	16	56	28	3	14	25	15	7,88 €
K0742.105012X50	B	50	M12	16	81	28	3	14	50	15	8,44 €
K0742.105012X75	B	50	M12	16	106	28	3	14	75	15	8,69 €
K0742.105012X100	B	50	M12	16	131	28	3	14	100	15	9,02 €
K0742.105012X125	B	50	M12	16	156	28	3	14	125	15	9,18 €
K0742.105014X25	B	50	M14	16	56	28	3	14	25	15	7,92 €
K0742.105014X50	B	50	M14	16	81	28	3	14	50	15	8,46 €
K0742.105014X75	B	50	M14	16	106	28	3	14	75	15	8,70 €
K0742.105014X100	B	50	M14	16	131	28	3	14	100	15	9,04 €
K0742.105014X125	B	50	M14	16	156	28	3	14	125	15	9,21 €
K0742.106514X50	B	65	M14	17	83	30	3	14	50	20	10,35 €
K0742.106514X75	B	65	M14	17	108	30	3	14	75	20	10,67 €
K0742.106514X100	B	65	M14	17	133	30	3	14	100	20	10,99 €
K0742.106514X125	B	65	M14	17	158	30	3	14	125	20	11,30 €
K0742.106514X150	B	65	M14	17	183	30	3	14	150	20	11,66 €
K0742.106516X50	B	65	M16	17	83	30	3	16	50	20	10,40 €
K0742.106516X75	B	65	M16	17	108	30	3	16	75	20	10,71 €
K0742.106516X100	B	65	M16	17	133	30	3	16	100	20	11,04 €
K0742.106516X125	B	65	M16	17	158	30	3	16	125	20	11,37 €
K0742.106516X150	B	65	M16	17	183	30	3	16	150	20	11,71 €
K0742.106516X175	B	65	M16	17	208	30	3	16	175	20	12,01 €
K0742.108016X50	B	80	M16	19,5	86	33	3	16	50	30	15,62 €
K0742.108016X75	B	80	M16	19,5	111	33	3	16	75	30	15,95 €
K0742.108016X100	B	80	M16	19,5	136	33	3	16	100	30	16,27 €
K0742.108016X125	B	80	M16	19,5	161	33	3	16	125	30	16,60 €
K0742.108016X150	B	80	M16	19,5	186	33	3	16	150	30	16,94 €
K0742.108016X175	B	80	M16	19,5	211	33	3	16	175	30	17,25 €
K0742.108016X200	B	80	M16	19,5	236	33	3	16	200	30	17,60 €
K0742.108020X75	B	80	M20	19,5	114	36	3	17	75	30	16,38 €
K0742.108020X100	B	80	M20	19,5	139	36	3	17	100	30	16,78 €
K0742.108020X125	B	80	M20	19,5	164	36	3	17	125	30	17,26 €
K0742.108020X150	B	80	M20	19,5	189	36	3	17	150	30	17,77 €
K0742.108020X175	B	80	M20	19,5	214	36	3	17	175	30	18,24 €
K0742.108020X200	B	80	M20	19,5	239	36	3	17	200	30	18,72 €
K0742.110016X50	B	100	M16	20	96	43	3	20	50	35	23,56 €
K0742.110016X75	B	100	M16	20	121	43	3	20	75	35	24,02 €
K0742.110016X100	B	100	M16	20	146	43	3	20	100	35	24,62 €
K0742.110016X125	B	100	M16	20	171	43	3	20	125	35	25,25 €
K0742.110016X150	B	100	M16	20	196	43	3	20	150	35	25,83 €
K0742.110016X175	B	100	M16	20	221	43	3	20	175	35	26,50 €
K0742.110016X200	B	100	M16	20	246	43	3	20	200	35	27,14 €
K0742.110020X75	B	100	M20	20	121	43	3	20	75	45	24,13 €
K0742.110020X100	B	100	M20	20	146	43	3	20	100	45	24,69 €
K0742.110020X125	B	100	M20	20	171	43	3	20	125	45	25,35 €
K0742.110020X150	B	100	M20	20	196	43	3	20	150	45	25,93 €
K0742.110020X175	B	100	M20	20	221	43	3	20	175	45	26,58 €
K0742.110020X200	B	100	M20	20	246	43	3	20	200	45	27,23 €
K0742.110024X75	B	100	M24	20	122	44	3	20	75	55	24,64 €
K0742.110024X100	B	100	M24	20	147	44	3	20	100	55	25,20 €
K0742.110024X125	B	100	M24	20	172	44	3	20	125	55	25,85 €
K0742.110024X150	B	100	M24	20	197	44	3	20	150	55	26,42 €
K0742.110024X175	B	100	M24	20	222	44	3	20	175	55	27,09 €
K0742.110024X200	B	100	M24	20	247	44	3	20	200	55	27,76 €

Bu ürün ile ilgili bilgiler

KIPP mafsallı ayak, klasik makina ayaklarına kıyasla üstten bir küresel yuva ile dişli mile monte edilir. Böylece daha yüksek bir eğim açısı (30°'ye kadar) elde edilebilir. Mafsallı ayak, sarı boyalıdır ve çelikten üretilmiştir. Dişli mil galvaniz kaplamalıdır. Mafsalı ayak için isteğe bağlı olarak çevrimiçi mağazadan kaymayı önleyici plakalar (70 Shore) alınabilir. Mafsalları ayaklar uygun bir somun ile birlikte teslim edilir.
