Mafsallı ayak

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Makina ayakları
    - Mafsallı ayak

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Form A,G: Döner pullu somun ıslah çeliği, küre elemanı kolay işlenir çelik.
Form B: Paslanmaz çelik.
Form C: Döner pullu somun POM, küre elemanı kolay işlenir çelik.
Form D: Döner pullu somun POM, küre elemanı paslanmaz çelik.

Kaymayı önleyici plaka termoplastik elastomer.Model:Form A: Küre elemanı sertleştirilmiş, perdahlı.
Form G: Küre elemanı sertleştirilmiş, perdahlı, kaymayı önleyici plakalı.
Form B: Kaplamasız.
Form C: Küre elemanı sertleştirilmiş, perdahlı.
Form D: Küre elemanı kaplamasız.Bilgi:Kaymayı önleyici plaka, titreşimleri absorbe eder ve mafsallı diskin kaymasını önler.
Tabloda belirtilen yük kapasitesi, mafsallı disklerin maksimum kullanılabildiği sürekli statik yük için bir öneridir.Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0395 Mafsallı ayak

191 kB

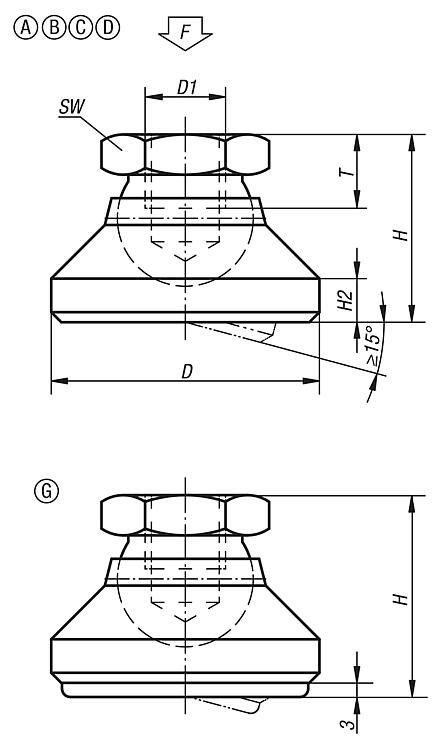

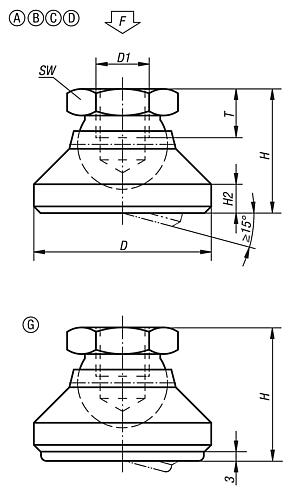

Çizimler (toplu genel bakış)

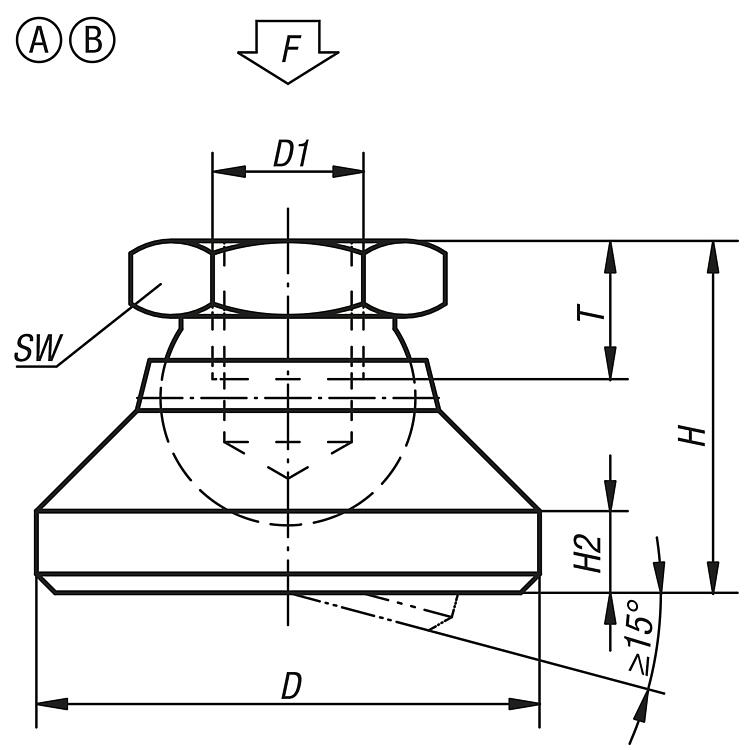

Mafsallı ayak Form A ve B

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	H	H2	T	SW	Yük kapasitesi maks. kN	Fiyat
K0395.106	A	20	M6	15	2,5	8,5	10	10	6,73 €
K0395.108	A	25	M8	18	4	9	13	18	7,24 €
K0395.110	A	32	M10	22	5	10	17	20	8,54 €
K0395.112	A	40	M12	26	6	12	19	35	9,84 €
K0395.116	A	50	M16	32	7	14	24	45	11,72 €
K0395.120	A	60	M20	42	8	18	30	55	15,49 €
K0395.306	B	20	M6	15	2,5	8,5	10	10	7,91 €
K0395.308	B	25	M8	18	4	9	13	18	8,47 €
K0395.310	B	32	M10	22	5	10	17	20	10,01 €
K0395.312	B	40	M12	26	6	12	19	35	12,27 €
K0395.316	B	50	M16	32	7	14	24	45	16,44 €
K0395.320	B	60	M20	42	8	18	30	55	17,78 €

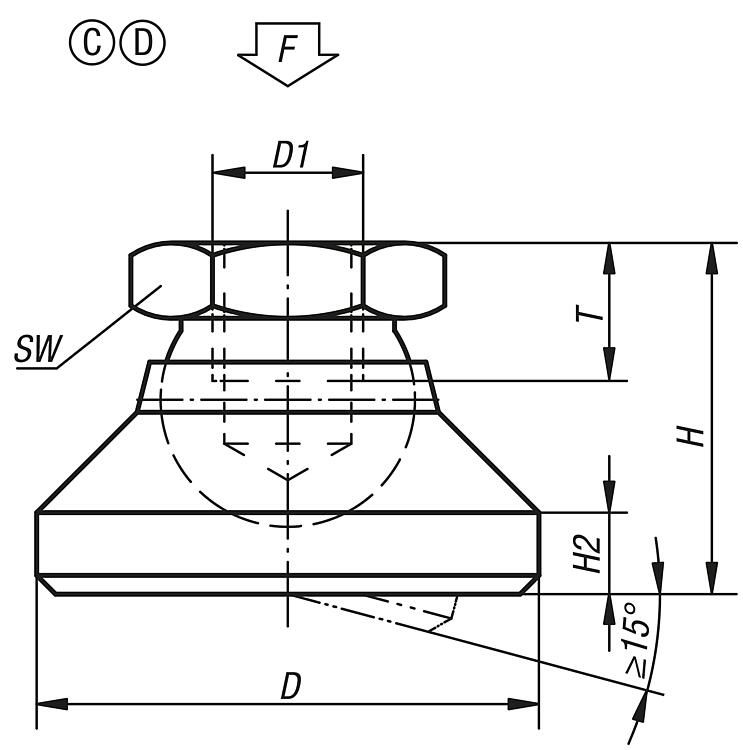

Mafsallı ayak Form C ve D

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D	D1	H	H2	T	SW	Yük kapasitesi maks. kN	Fiyat
K0395.506	C	20	M6	15	2,5	8,5	10	4	6,57 €
K0395.508	C	25	M8	18	4	9	13	7	6,96 €
K0395.510	C	32	M10	22	5	10	17	10	8,19 €
K0395.512	C	40	M12	26	6	12	19	18	9,17 €
K0395.516	C	50	M16	32	7	14	24	20	10,81 €
K0395.520	C	60	M20	42	8	18	30	22	15,55 €
K0395.206	D	20	M6	15	2,5	8,5	10	4	7,29 €
K0395.208	D	25	M8	18	4	9	13	7	7,67 €
K0395.210	D	32	M10	22	5	10	17	10	8,98 €
K0395.212	D	40	M12	26	6	12	19	18	9,98 €
K0395.216	D	50	M16	32	7	14	24	20	12,40 €
K0395.220	D	60	M20	42	8	18	30	22	18,19 €
