Disk, mafsallı ayaklar için titreşim sönümlemeli

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Makina ayakları
    - Disk, mafsallı ayaklar için titreşim sönümlemeli

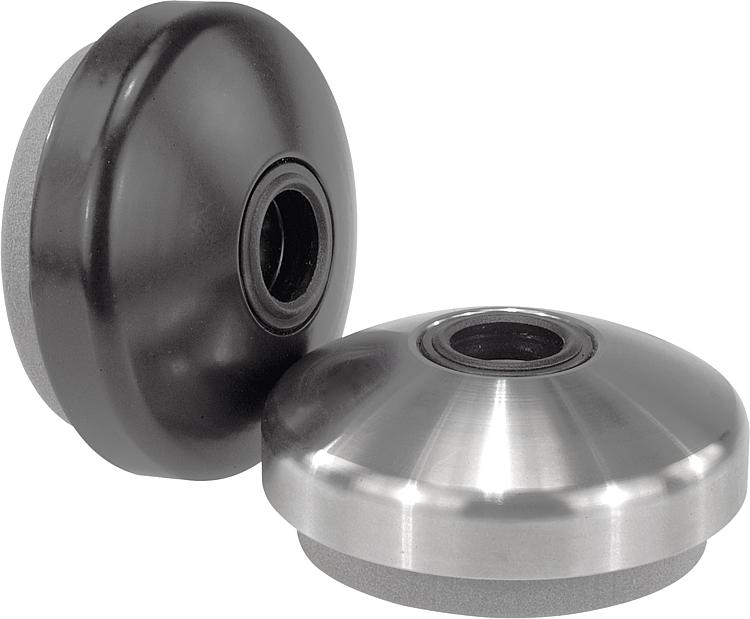

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:

Disk: çinko basınçlı döküm veya paslanmaz çelik 1.4305.
Yalıtım plakası PUR elastomer (Sylomer V12).

Model:Disk: Çinko basınçlı döküm, siyah toz boya kaplamalı.
Disk: Paslanmaz çelik, kaplamasız. Yalıtım plakası: gri yapıştırılmış, kaymaz.
Çalışma aralığı -30 °C ila +70 °C.Bilgi:

Tabloda belirtilmiş olan yük kapasitesi, sönümleme elemanının hangi sürekli statik yüke kadar kullanılabileceğine dair bir öneridir.
Bu statik yük, 0,4 N/mm² yüzey baskısına karşılık gelir ve bu değerde malzeme, en uygun sönümleme özelliklerini elde eder. Bu esnada dinamik yük altında 0,6 N/mm² baskıya kadar ek yükün oluştuğu dikkate alınır.
Yalıtım plakası, titreşimleri absorbe eder ve mafsallı ayağın kaymasını önler.

Mafsallı ayaklar bir disk ve bir dişli milden veya bir bilya kafasından oluşur. Her disk, her dişli mil veya bilya kafası ile kombine edilebilir
Uygun dişli miller için bkz. K0421.
Uygun bilya kafaları için bkz. K0422.

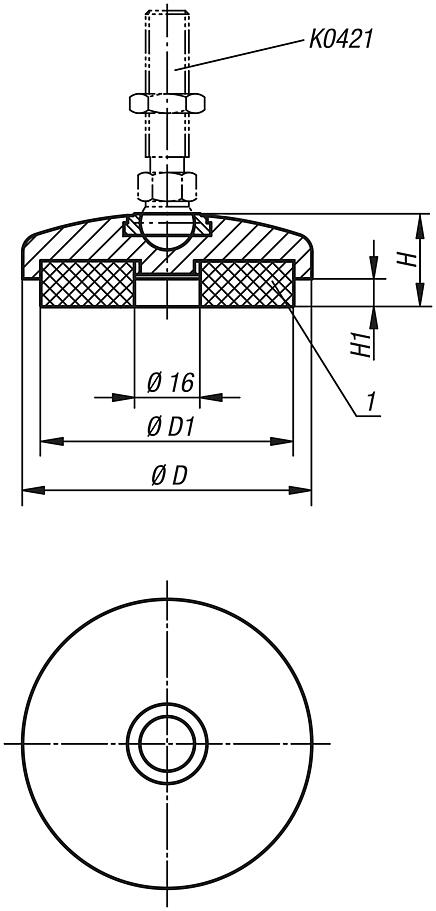

Çizim bilgisi:

1) Yalıtım plakası

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0419 Disk, mafsallı ayaklar için titreşim sönümlemeli

170 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Ana gövde malzemesi	D	D1	H	H1 (0 / 0,4 / 0,6 N/mm² pres kuvvetinde)	Yük kapasitesi maks. kN	Fiyat
K0419.20401	Çinko	40	30,5	25	7 / 5,9 / 4,8	0,062	9,31 €
K0419.20501	Çinko	50	40,5	25	7 / 5,9 / 4,8	0,212	11,32 €
K0419.20601	Çinko	60	50	25	7 / 5,9 / 4,8	0,433	12,91 €
K0419.20801	Çinko	80	68	25	7 / 5,9 / 4,8	0,614	17,06 €
K0419.20402	Paslanmaz çelik	40	30,5	25	7 / 5,8 / 4,9	0,212	17,33 €
K0419.20502	Paslanmaz çelik	50	40,5	25	7 / 5,8 / 4,9	0,435	22,77 €
K0419.20602	Paslanmaz çelik	60	50	25	7 / 5,8 / 4,9	0,705	28,97 €
K0419.20802	Paslanmaz çelik	80	68	25	7 / 5,8 / 4,9	1,372	45,84 €
