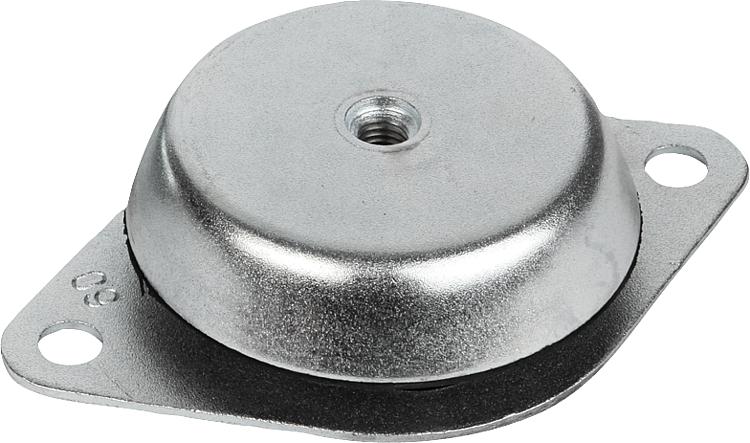

Makine ayakları, Form A

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Makina ayakları
    - Makine ayakları
      - Makine ayakları, Form A

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Metal parçalar: çelik, mukavemet 5.6.
Elastomer: doğal kauçuk,
sertlik orta, 60° ShoreModel:Çelik galvaniz kaplama.Bilgi:Makine ayakları, her türlü makineyi esnek bir şekilde depolamak için kullanılan, kendini kanıtlamış, üniversal kullanılabilen elemanlardır. Büyük yatay hareketlerin önlenmek istendiği her yerde makine ayakları sık sık kullanılır. Yatay esnemezliği her yönde dikey esnemezliğinden daha büyük. Doğru kullanıldıklarında mükemmel biçimde sarsıntı ve seslerin iletilmesini önlüyorlar.

Özellikle çekim güçlerinin hesaba katılması gerektiği uygulamalarda (örneğin gemi yapımında), kopma emniyetli makine ayakları elverişlidir.

Belirtilen yük verileri 60° Shore A kauçuk sertliği durumunda statik yük için geçerli kılavuz değerlerdir.

Delikler D2 çizelgeden farklı olarak uzunlama delik (oval) şeklinde de yapılabilir.Talep üzerine:Kauçuk sertliği 40° veya 70° Shore A olan makine ayakları.Çizim bilgisi:

1) kopma emniyetli

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0687_A Makine ayakları, Form A

195 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	Tip 1	A	B	D	D1	D2	H	L	Yük kapasitesi maks. kN	Fiyat
K0687.062060	A	kopma emniyeti yoktur	85	66	62	M10	8,2	30	110	1,5	25,78 €
K0687.062160	A	kopma emniyetli	85	66	62	M10	8,2	30	110	1,5	32,50 €
K0687.078060	A	kopma emniyeti yoktur	110	78	78	M10	9	30	128	1,8	25,78 €
K0687.078160	A	kopma emniyetli	110	78	78	M10	9	30	128	1,8	32,50 €
K0687.092060	A	kopma emniyeti yoktur	110	96	86	M12	10,2	45	140	3	30,84 €
K0687.092160	A	kopma emniyetli	110	96	86	M12	10,2	45	140	3	46,82 €
K0687.106060	A	kopma emniyeti yoktur	140	110	106	M12	12,4	39	170	3,6	26,63 €
K0687.106160	A	kopma emniyetli	140	110	106	M12	12,4	39	170	3,6	33,92 €
