K1482

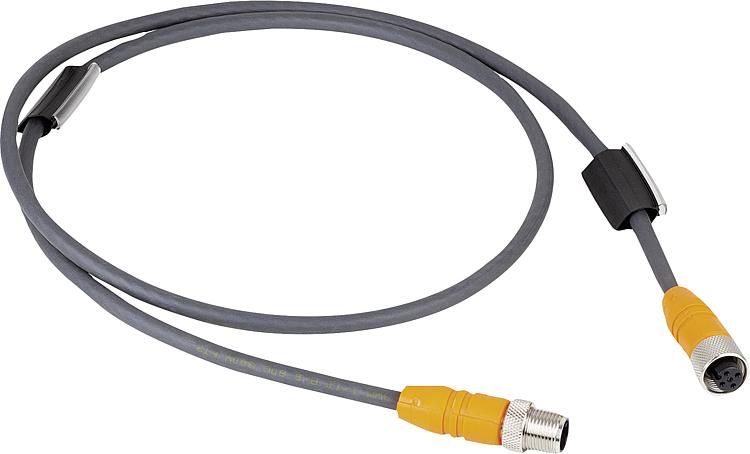

Konnektör, vidalı bağlantılı ekranlı

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Hızlı bağlama elemanları, güç gerdiricileri
    - Konnektör, vidalı bağlantılı ekranlı

Ürün açıklaması/Ürün resimleri

Tüm ürünleri aç/filtrele

AçıklamaMalzeme:Gövde TPU.
Kablo mantosu PUR.
Tırtıllı somun pirinç.
Kontaklar bronz.Model:Tırtıllı somun galvanizli.
Kontaklar altın kaplama.
Kutup sayısı: 5 kutuplu
A kodlu.
ekranlı.Bilgi:Konnektör, vida bağlantılı. Konnektör, kabloda püskürtülmüş.
Kablo PVC, silikon ve halojen içermez.
Çekme zincirine uygun.
K1463 güç sensörlü hızlı bağlama elemanı için aksesuar.Teknik veriler:

Kesit: 5 x 0,34 mm²
Gerilim: U maks. 60 V
Akım: I maks. 4 A
İzolasyon direnci: > 1GΩ

Geçme çevrim sayısı: maks. 100
Kirlilik derecesi: 3
Koruma türü: IP67

Kullanım:Vida bağlantılı ve kablolu konnektör, sensörler ve aktüatörler için bağlantı hattı işlevi görür.
Kablo blendajı rahatsız edici dış etkilere karşı korur ve hatasız sinyal aktarımı sağlar.Sıcaklık aralığı:Sabit: -50 °C ile +80 °C
Hareketli: -25 °C ile +80 °C

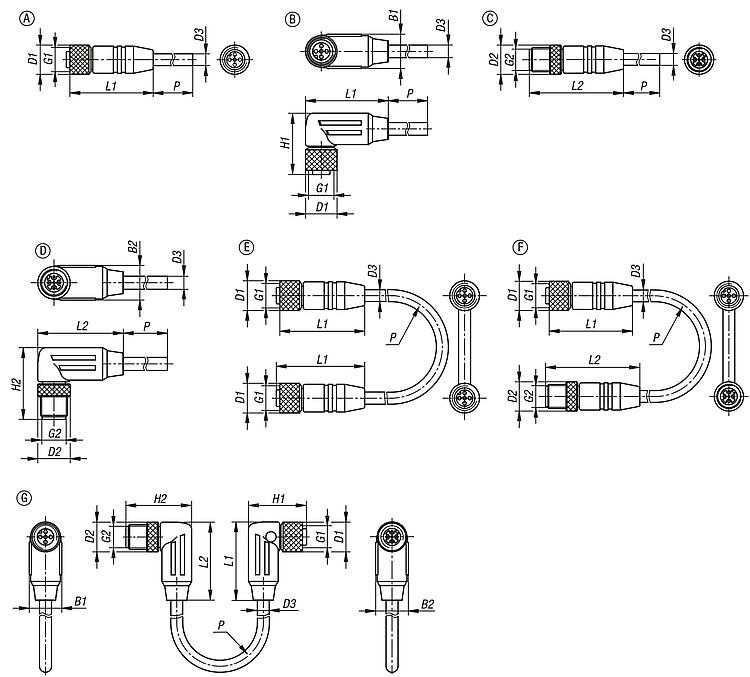

Çekme zinciri: -25 °C ile +80 °CÇizim bilgisi:

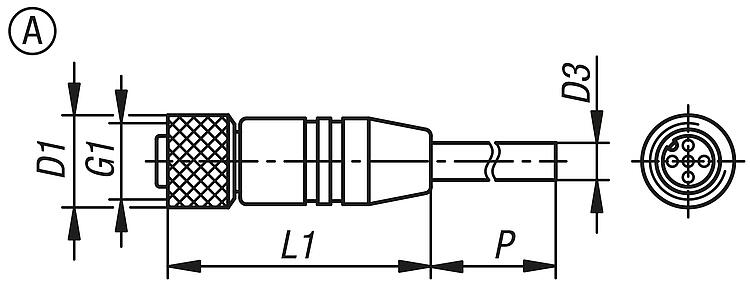

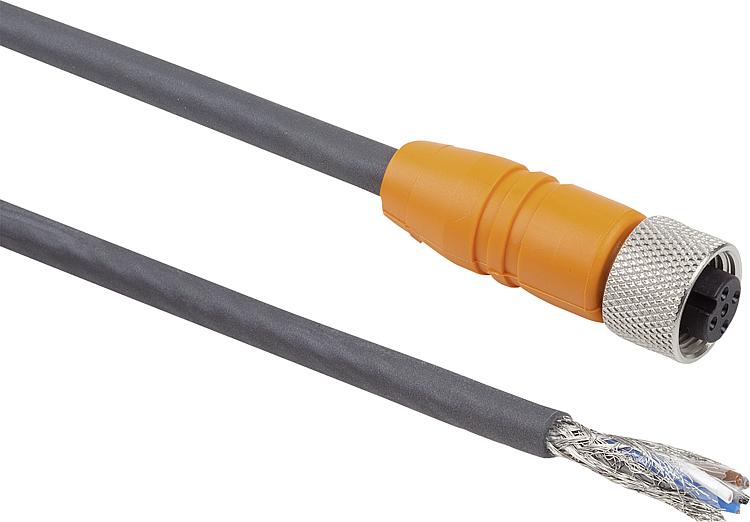

Form A: Burç (dişi) düz

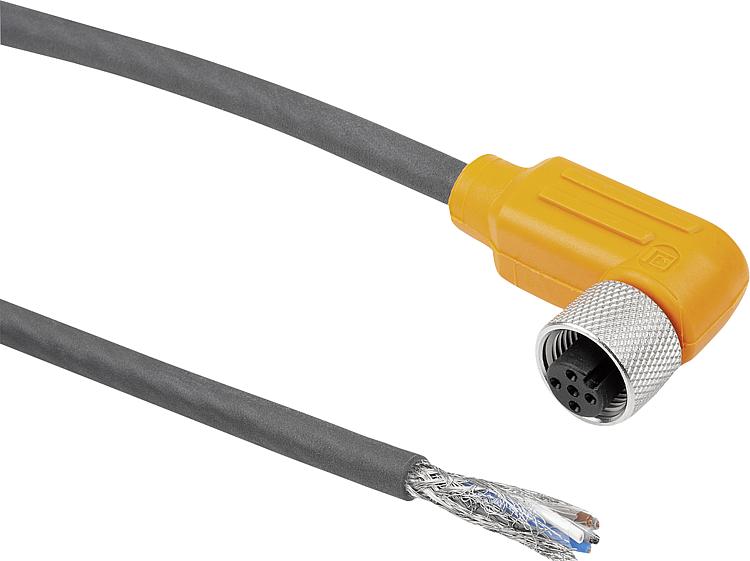

Form B: Burç (dişi) açılı

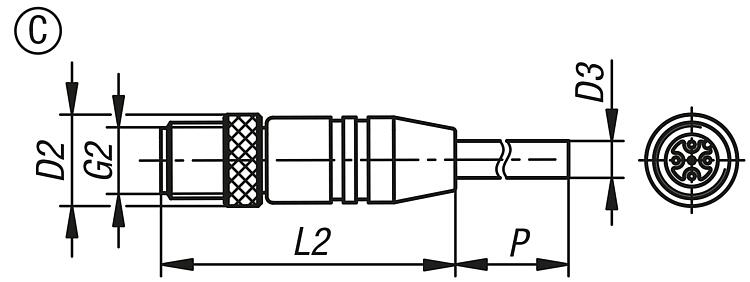

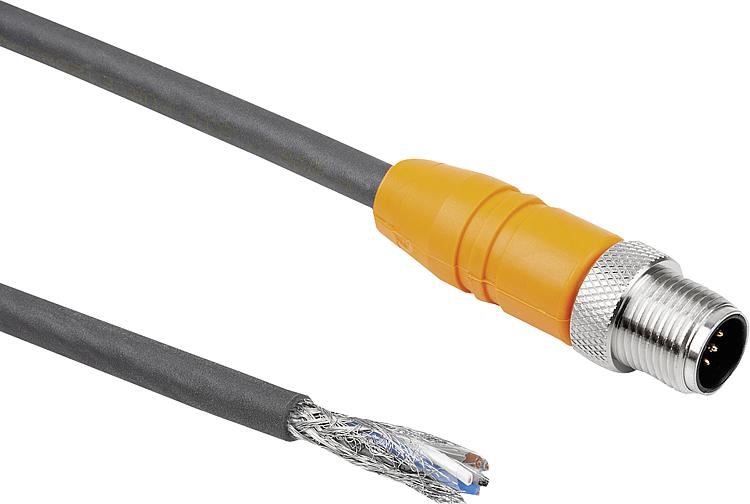

Form C: Soket (erkek) düz

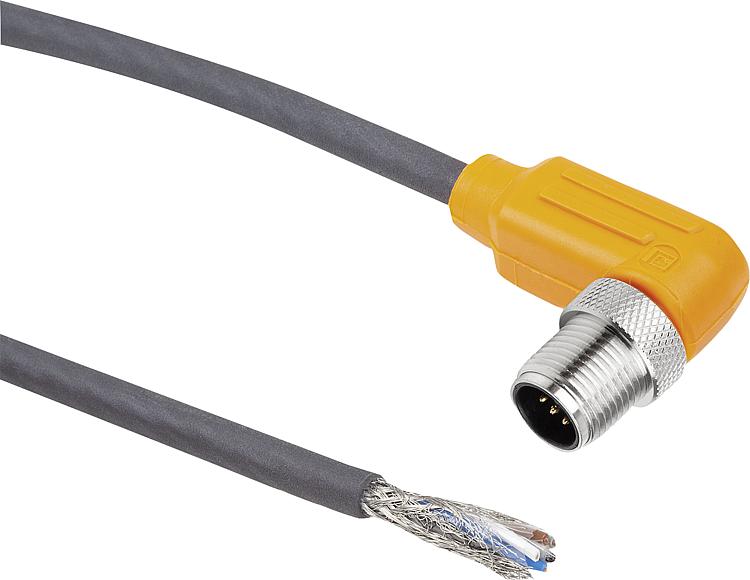

Form D: Soket (erkek) açılı

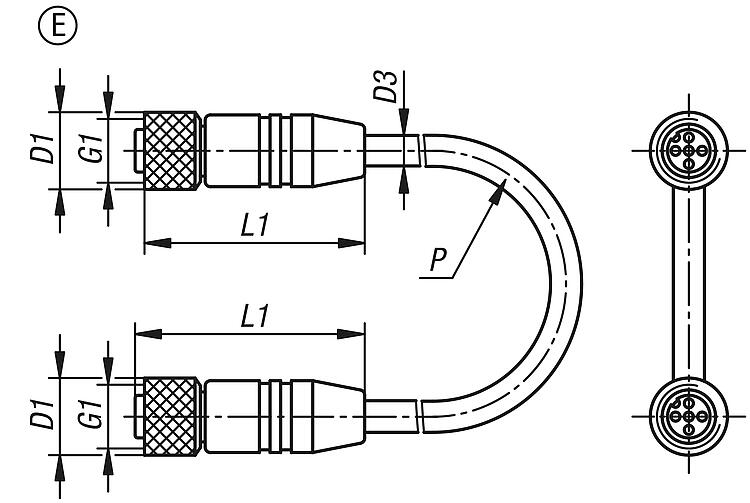

Form E: Burç (dişi) düz + Burç (dişi) düz

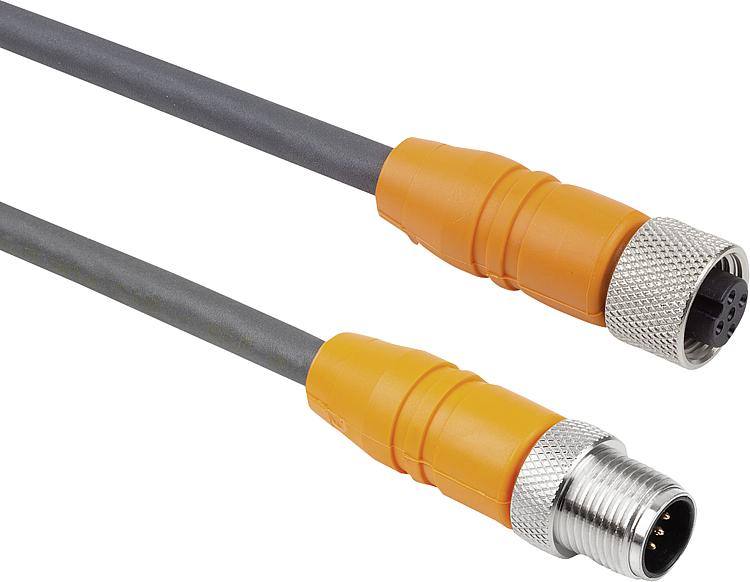

Form F: Burç (dişi) düz + Soket (erkek) düz

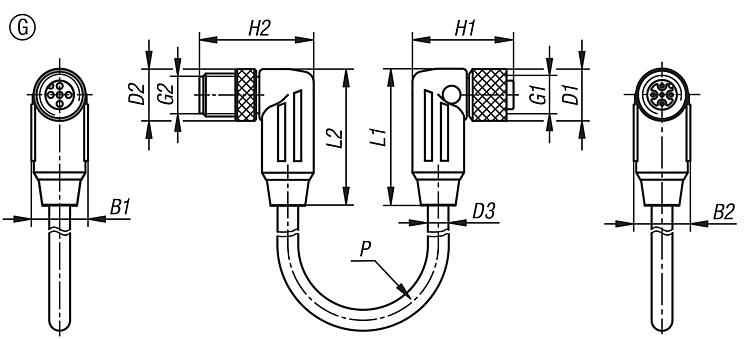

Form G: Burç (dişi) açılı + Soket (erkek) açılı

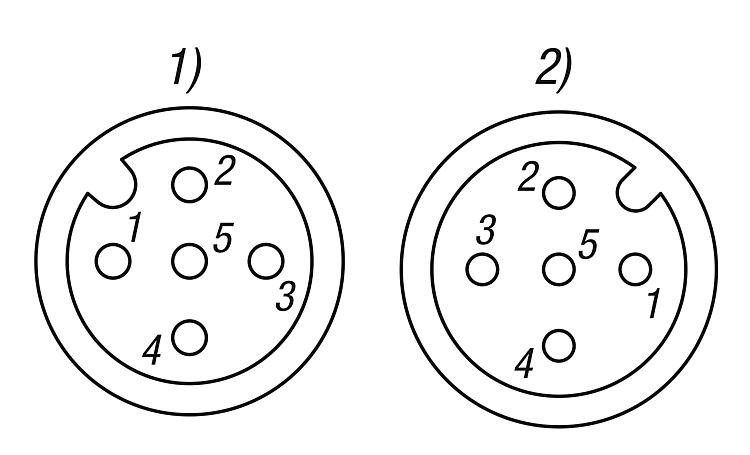

1) Burç, 2) Soket

1 = Kahverengi (BN)
2 = Beyaz (WH)
3 = Mavi (BU)
4 = Siyah (BK)
5 = Gri (GY)

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K1482 Konnektör, vidalı bağlantılı ekranlı

725 kB

Çizimler (toplu genel bakış)

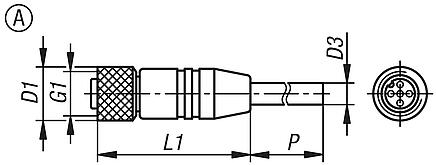

Konnektör, vidalı bağlantılı, Form A

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D1	D3	G1	L1	P	İletken sayısı x iletken kesiti	Fiyat
K1482.1215X2000	A	14,5	6	M12X1	43	2000	5X0,34 mm²	17,89 €
K1482.1215X5000	A	14,5	6	M12X1	43	5000	5X0,34 mm²	24,71 €
K1482.1215X10000	A	14,5	6	M12X1	43	10000	5X0,34 mm²	34,53 €

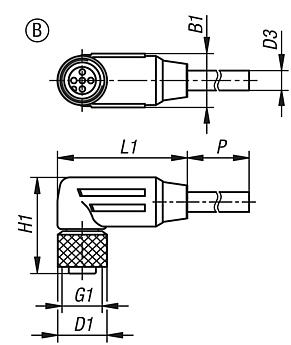

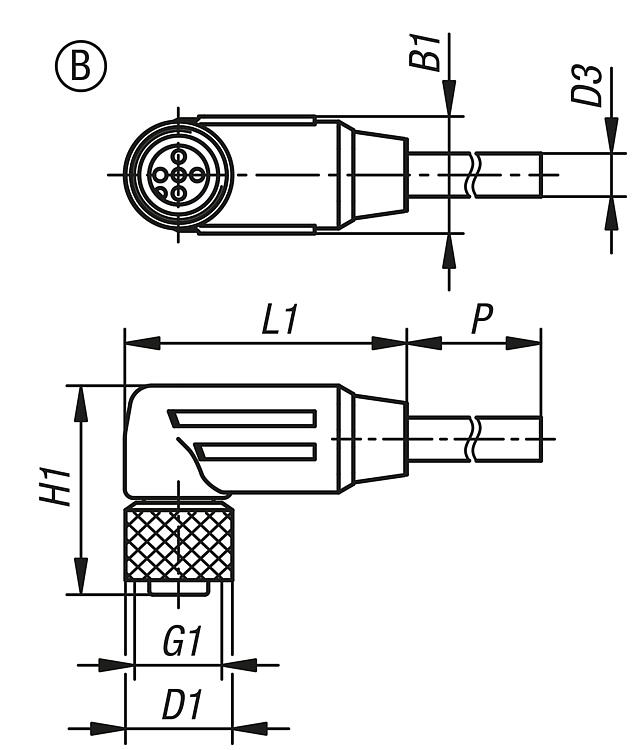

Konnektör, vidalı bağlantılı, Form B

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	B1	D1	D3	G1	H1	L1	P	İletken sayısı x iletken kesiti	Fiyat
K1482.1225X2000	B	15,5	14,5	6	M12X1	28,35	38,25	2000	5X0,34 mm²	21,33 €
K1482.1225X5000	B	15,5	14,5	6	M12X1	28,35	38,25	5000	5X0,34 mm²	27,01 €
K1482.1225X10000	B	15,5	14,5	6	M12X1	28,35	38,25	10000	5X0,34 mm²	38,33 €

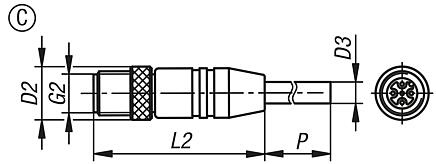

Konnektör, vidalı bağlantılı, Form C

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D2	D3	G2	L2	P	İletken sayısı x iletken kesiti	Fiyat
K1482.1235X2000	C	14,5	6	M12X1	46,75	2000	5X0,34 mm²	17,89 €
K1482.1235X5000	C	14,5	6	M12X1	46,75	5000	5X0,34 mm²	24,71 €
K1482.1235X10000	C	14,5	6	M12X1	46,75	10000	5X0,34 mm²	36,05 €

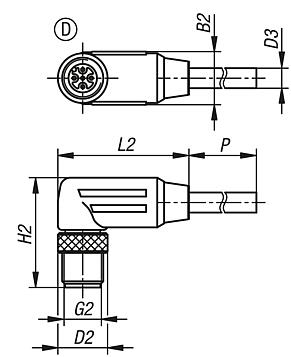

Konnektör, vidalı bağlantılı, Form D

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	B2	D2	D3	G2	H2	L2	P	İletken sayısı x iletken kesiti	CAD	Aks.	Fiyat	Sipariş et
K1482.1245X5000	D	15,5	14,5	6	M12X1	32,05	38,25	5000	5X0,34 mm²			27,01 €

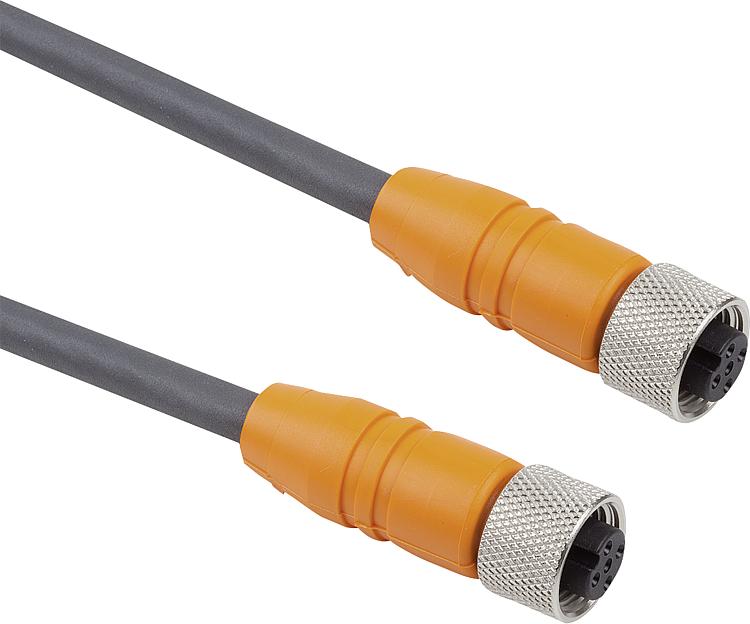

Konnektör, vidalı bağlantılı, Form E

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D1	D3	G1	L1	P	İletken sayısı x iletken kesiti	CAD	Aks.	Fiyat	Sipariş et
K1482.1211215X5000	E	14,5	6	M12X1	43	5000	5X0,34 mm²			35,88 €
K1482.1211215X10000	E	14,5	6	M12X1	43	10000	5X0,34 mm²			46,55 €

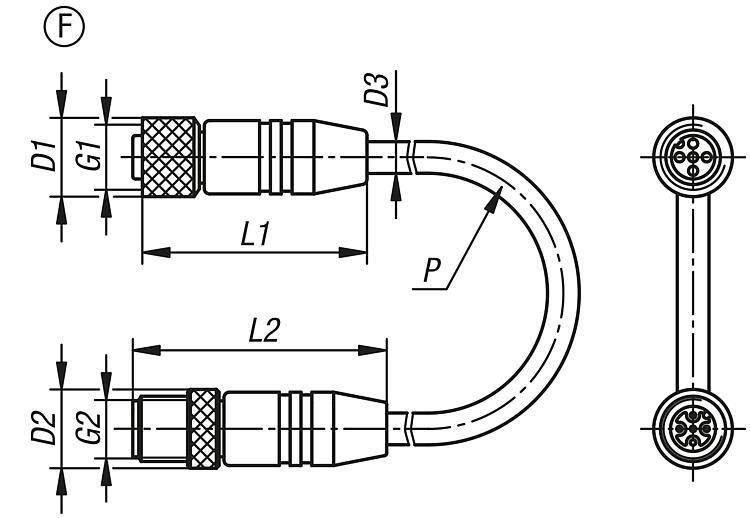

Konnektör, vidalı bağlantılı, Form F

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	D1	D2	D3	G1	G2	L1	L2	P	İletken sayısı x iletken kesiti	Fiyat
K1482.1211235X1000	F	14,5	14,5	6	M12X1	M12X1	43	46,75	1000	5X0,34 mm²	34,27 €
K1482.1211235X2000	F	14,5	14,5	6	M12X1	M12X1	43	46,75	2000	5X0,34 mm²	35,84 €
K1482.1211235X5000	F	14,5	14,5	6	M12X1	M12X1	43	46,75	5000	5X0,34 mm²	39,72 €
K1482.1211235X10000	F	14,5	14,5	6	M12X1	M12X1	43	46,75	10000	5X0,34 mm²	49,96 €

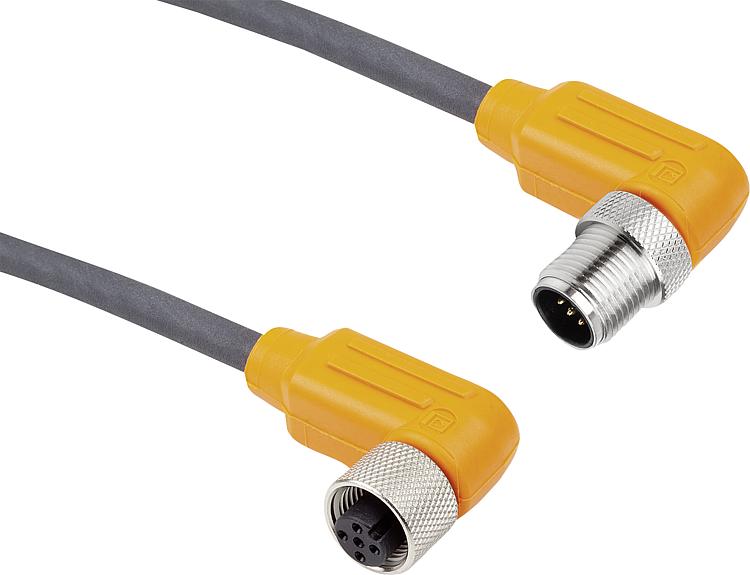

Konnektör, vidalı bağlantılı, Form G

daha fazla bilgi

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Form	B1	B2	D1	D2	D3	G1	G2	H1	H2	L1	L2	P	İletken sayısı x iletken kesiti	CAD	Aks.	Fiyat	Sipariş et
K1482.1221245X1000	G	15,5	15,5	14,5	14,5	6	M12X1	M12X1	28,35	32,05	38,25	38,25	1000	5X0,34 mm²			31,67 €
K1482.1221245X5000	G	15,5	15,5	14,5	14,5	6	M12X1	M12X1	28,35	32,05	38,25	38,25	5000	5X0,34 mm²			40,19 €
