Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.
Kol elemanı poliamid.Model:nitro karbür ve siyah oksidasyon kaplama.
Tutamak elemanı mavi, siyah veya kırmızı.Bilgi:Bakım gerektirmeyen yüksek kalitede mafsal burçları. Açma ve kapama sırasında kalıcı olarak sabit kuvvet uygulaması. En iyi sağlamlık, U profilli konik sıkıştırma kolu ile elde edilir.Talep üzerine:başka tutamak renkleri.Aksesuar:K0106
K0383
K0388
K0390
K0391
K0392

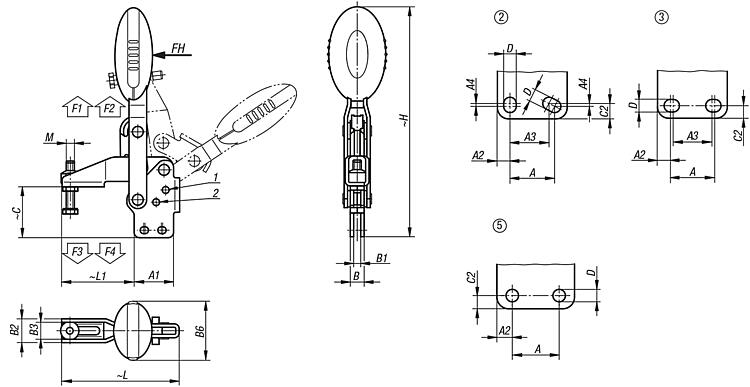

K0393Çizim bilgisi:

1) Dayanak pimi, Pozisyon 1
2) Dayanak pimi, Pozisyon 2

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0663 Dikey ayaklı ve ayarlanabilir baskı milli dikey hızlı bağlama elemanı

422 kB

Emniyet kilitli hızlı bağlama elemanı için teknik bilgi

563 kB

Çizimler

Ürün seçimi/filtresi

Sipariş numarası	Bileşen rengi	Açılma açısı Tutma kolu Pozisyon 1	Açılma açısı Tutma kolu Pozisyon 2	Açılma açısı Tutma kolu dayanaksız	Açılma açısı Kol Pozisyon 1	Açılma açısı Kol Pozisyon 2	El kuvveti FH N	Tutma kuvveti F1 N	Tutma kuvveti F2 N	Bağlama kuvveti F3 N	Bağlama kuvveti F4 N	Fiyat
K0663.005001	açık mavi RAL 5002	100°	-	129°	64°	-	100	750	1050	620	750	13,17 €
K0663.006001	açık mavi RAL 5002	56°	83°	141°	46°	56°	160	1350	1650	920	1050	19,55 €
K0663.008001	açık mavi RAL 5002	13°	93°	158°	26°	61°	190	2000	2800	940	1350	27,34 €
K0663.010001	açık mavi RAL 5002	6°	97°	176°	19°	59°	250	2500	4500	1500	2800	42,74 €
K0663.012001	açık mavi RAL 5002	11°	88°	164°	24°	60°	280	3000	5500	1400	2800	44,48 €
K0663.005000	siyah gri RAL 7021	100°	-	129°	64°	-	100	750	1050	620	750	13,17 €
K0663.006000	siyah gri RAL 7021	56°	83°	141°	46°	56°	160	1350	1650	920	1050	19,55 €
K0663.008000	siyah gri RAL 7021	13°	93°	158°	26°	61°	190	2000	2800	940	1350	27,34 €
K0663.010000	siyah gri RAL 7021	6°	97°	176°	19°	59°	250	2500	4500	1500	2800	42,74 €
K0663.012000	siyah gri RAL 7021	11°	88°	164°	24°	60°	280	3000	5500	1400	2800	44,48 €
K0663.005003	trafik kırmızı RAL 3020	100°	-	129°	64°	-	100	750	1050	620	750	13,17 €
K0663.006003	trafik kırmızı RAL 3020	56°	83°	141°	46°	56°	160	1350	1650	920	1050	19,55 €
K0663.008003	trafik kırmızı RAL 3020	13°	93°	158°	26°	61°	190	2000	2800	940	1350	27,34 €
K0663.010003	trafik kırmızı RAL 3020	6°	97°	176°	19°	59°	250	2500	4500	1500	2800	42,74 €
K0663.012003	trafik kırmızı RAL 3020	11°	88°	164°	24°	60°	280	3000	5500	1400	2800	44,48 €

Sipariş numarası	Bileşen rengi	Delik düzeni	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	L	L1	Fiyat
K0663.005001	açık mavi RAL 5002	2	M5x25	16	25	4,5	14	1	8,1	4,1	13,2	9,2	22,5	29,8	5,5	4,5	119,2	65,6	35	13,17 €
K0663.006001	açık mavi RAL 5002	3	M6x35	14	29	7	12	-	10,2	5,2	17,5	12,5	43,5	37,6	5,5	5,5	169	86,5	53	19,55 €
K0663.008001	açık mavi RAL 5002	3	M8x45	21	39	9	19	-	10,2	5,2	20,6	15,6	41,5	49	6,5	6,8	200,4	107	62	27,34 €
K0663.010001	açık mavi RAL 5002	2	M10x55	32	50	8	27	3,5	14,1	7,1	25,5	18,5	47	62,3	13	9	247,4	153	95	42,74 €
K0663.012001	açık mavi RAL 5002	5	M12x70	32	53	10,5	-	-	14,1	7,1	28	21	47	69,8	9	8,8	265,5	173,5	113,5	44,48 €
K0663.005000	siyah gri RAL 7021	2	M5x25	16	25	4,5	14	1	8,1	4,1	13,2	9,2	22,5	29,8	5,5	4,5	119,2	65,6	35	13,17 €
K0663.006000	siyah gri RAL 7021	3	M6x35	14	29	7	12	-	10,2	5,2	17,5	12,5	43,5	37,6	5,5	5,5	169	86,5	53	19,55 €
K0663.008000	siyah gri RAL 7021	3	M8x45	21	39	9	19	-	10,2	5,2	20,6	15,6	41,5	49	6,5	6,8	200,4	107	62	27,34 €
K0663.010000	siyah gri RAL 7021	2	M10x55	32	50	8	27	3,5	14,1	7,1	25,5	18,5	47	62,3	13	9	247,4	153	95	42,74 €
K0663.012000	siyah gri RAL 7021	5	M12x70	32	53	10,5	-	-	14,1	7,1	28	21	47	69,8	9	8,8	265,5	173,5	113,5	44,48 €
K0663.005003	trafik kırmızı RAL 3020	2	M5x25	16	25	4,5	14	1	8,1	4,1	13,2	9,2	22,5	29,8	5,5	4,5	119,2	65,6	35	13,17 €
K0663.006003	trafik kırmızı RAL 3020	3	M6x35	14	29	7	12	-	10,2	5,2	17,5	12,5	43,5	37,6	5,5	5,5	169	86,5	53	19,55 €
K0663.008003	trafik kırmızı RAL 3020	3	M8x45	21	39	9	19	-	10,2	5,2	20,6	15,6	41,5	49	6,5	6,8	200,4	107	62	27,34 €
K0663.010003	trafik kırmızı RAL 3020	2	M10x55	32	50	8	27	3,5	14,1	7,1	25,5	18,5	47	62,3	13	9	247,4	153	95	42,74 €
K0663.012003	trafik kırmızı RAL 3020	5	M12x70	32	53	10,5	-	-	14,1	7,1	28	21	47	69,8	9	8,8	265,5	173,5	113,5	44,48 €
