Dikey ayaklı ve sabit baskı milli dikey hızlı bağlama elemanı

geri

Ürünler
- Kullanım parçaları | Norm birimleri
  - Hızlı bağlama elemanları, güç gerdiricileri
    - Dikey ayaklı ve sabit baskı milli dikey hızlı bağlama elemanı

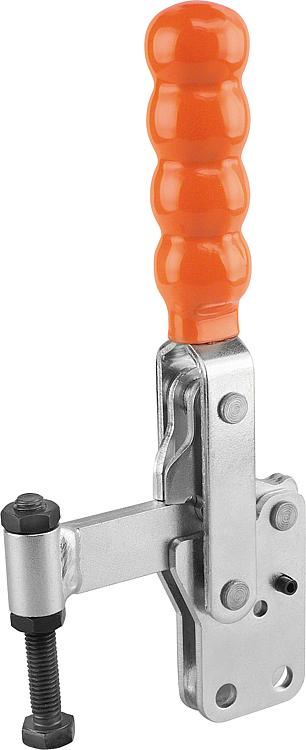

Ürün açıklaması/Ürün resimleri

AçıklamaMalzeme:Çelik.Model:galvaniz kaplama ve pasifleştirilmiş.
Baskı mili ve somunlar fosfat kaplama.
Yağlara karşı dayanıklı plastik kol.Bilgi:Tutma kolunun ve tutamağın açılma açısı, dayanak piminin yeniden konumlandırılması veya çıkartılması ile küçültülebilir veya büyütülebilir.

K0056.0150 modelinde bir neopren baskı parçası da teslim edilir.Aksesuar:K0100
K0101
K0102
K0103

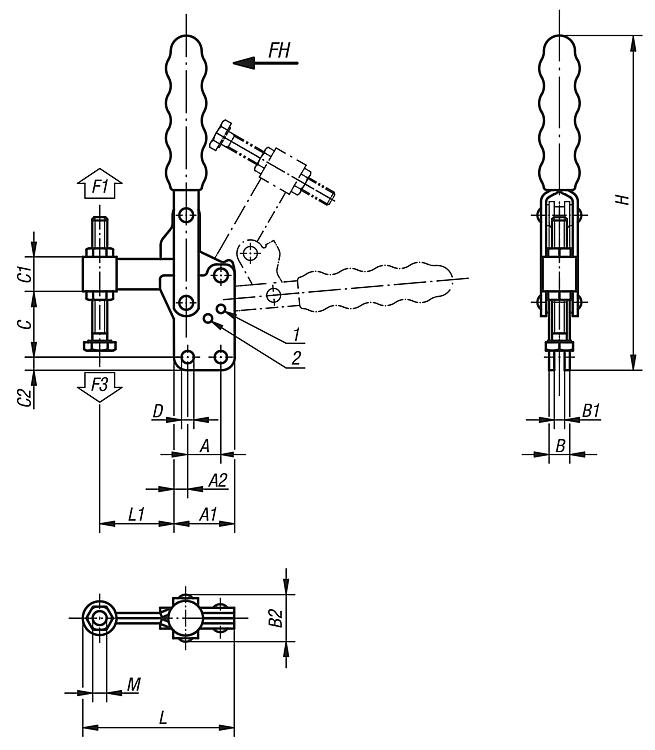

K0106Çizim bilgisi:

1) Dayanak pimi, Pozisyon 1
2) Dayanak pimi, Pozisyon 2

Özellikler:

İndirBurada bilgiler toplu halde PDF olarak sunulur:

CAD verileri mi arıyorsunuz? Bunları doğrudan ürün tablosunda bulabilirsiniz.

Datasheet K0056 Dikey ayaklı ve sabit baskı milli dikey hızlı bağlama elemanı

170 kB

Çizimler

Ürünlere genel bakış (sıkıştırılmış)

Ürün seçimi/filtresi

Sipariş numarası	Açılma açısı Tutma kolu Pozisyon 1	Açılma açısı Tutma kolu Pozisyon 2	Açılma açısı Tutma kolu dayanaksız	Açılma açısı Kol Pozisyon 1	Açılma açısı Kol Pozisyon 2	Açılma açısı Kol dayanaksız	Uygun plastik kol	Fiyat
K0056.0150	95°	-	185°	75°	-	110°	K0100.19	13,19 €
K0056.0250	95°	125°	160°	70°	85°	100°	K0100.28	20,42 €
K0056.0350	90°	120°	180°	70°	80°	110°	K0100.30	27,35 €
K0056.0450	90°	125°	180°	70°	85°	110°	K0100.34	34,78 €
K0056.0550	90°	120°	180°	65°	80°	110°	K0100.35	50,89 €

Sipariş numarası	A	A1	A2	B	B1	B2	C	C1	C2	D	H	L	L1	M	El kuvveti FH N	Tutma kuvveti F1 N	Bağlama kuvveti F3 N	Fiyat
K0056.0150	12,7	27	7	12	6	24	28	11	5,4	5,1	135	60	26	M6x50	120	1500	900	13,19 €
K0056.0250	19	35	8	12	6	26	37	21,5	7	7,1	190	87	45	M8x60	190	2500	1150	20,42 €
K0056.0350	32	50	9	16	8	33	52	25,5	9,6	8,3	240	124	65	M10x80	230	3500	1650	27,35 €
K0056.0450	32	53	10	20	10	42	57	30	8,7	8,7	246	136	74	M12x100	260	4500	1650	34,78 €
K0056.0550	51	76	12,5	20	10	41	101	38	12,7	12,3	345	197	108	M16x150	290	5500	1900	50,89 €
